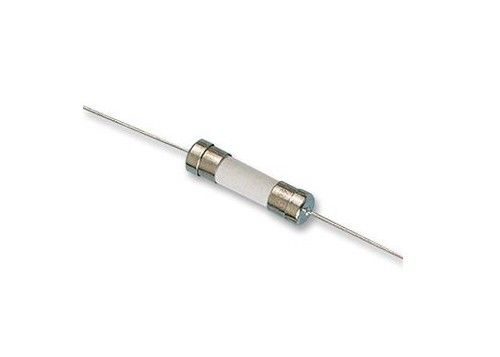

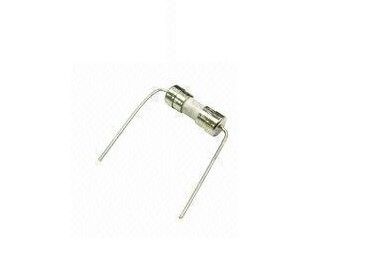

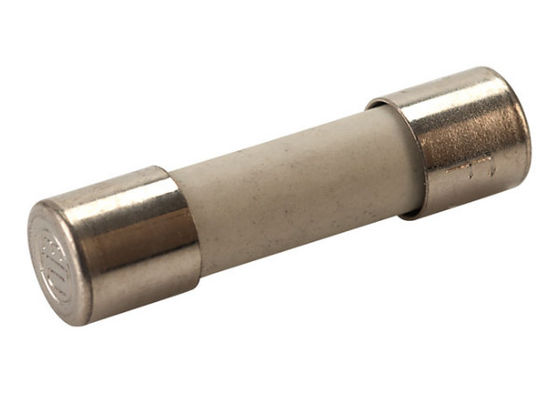

Il cUL dell'UL ha certificato il collegamento miniatura cilindrico ceramico rapido veloce del fusibile del fusibile 1.25A 250V F della metropolitana di 5x20mm per l'adattatore
Caratteristiche
1.25A di valutazione corrente
Valutato a CA 250V
Cappucci protettivi d'ottone nichelati
Fornito separatamente
UL, cUL elencato
_________________________________________________________Download______
Specificazione
A=250V, B=125V
Parte No. |
Ampère Valutazione |
Tensione Valutazione |
Rottura Capacità |
I2 TMelting La totalità (A2. S) |
Approvazioni dell'agenzia |
||
UL | cUL |
PSE |
|||||
BFC0100A/B | 100mA | 250V/125V |
CA di 10000A@125 V (200mA~10A);
CA di 35A@250V (200mA~1A);
CA DI 100A@250V (1.25A~3.5A);
CA DI 200A@250V (4A~10A).
|
0,002 | ○ | ○ | ○ |
BFC0125A/B | 125mA | 250V/125V | 0,003 | ○ | ○ | ○ | |
BFC0160A/B | 160mA | 250V/125V | 0,005 | ○ | ○ | ○ | |
BFC0200A/B | 200mA | 250V/125V | 0,01 | ● | ● | ○ | |
BFC0250A/B | 250mA | 250V/125V | 0,02 | ● | ● | ○ | |
BFC0300A/B | 300mA | 250V/125V | 0,04 | ● | ● | ○ | |
BFC0315A/B | 315mA | 250V/125V | 0,045 | ● | ● | ○ | |
BFC0350A/B | 350mA | 250V/125V | 0,055 | ● | ● | ○ | |
BFC0400A/B | 400mA | 250V/125V | 0,07 | ● | ● | ○ | |
BFC0500A/B | 500mA | 250V/125V | 0,1 | ● | ● | ○ | |
BFC0630A/B | 630mA | 250V/125V | 0,2 | ● | ● | ○ | |
BFC0750A/B | 750mA | 250V/125V | 0,35 | ● | ● | ○ | |
BFC0800A/B | 800mA | 250V/125V | 0,45 | ● | ● | ○ | |
BFC1100A/B | 1A | 250V/125V | 0,9 | ● | ● | ○ | |
BFC1125A/B | 1.25A | 250V/125V | 1,3 | ● | ● | ○ | |
BFC1150A/B | 1.5A | 250V/125V | 1,6 | ● | ● | ○ | |
BFC1160A/B | 1.6A | 250V/125V | 2,5 | ● | ● | ○ | |
BFC1200A/B | 2A | 250V/125V | 5,8 | ● | ● | ○ | |
BFC1250A/B | 2.5A | 250V/125V | 7,6 | ● | ● | ○ | |
BFC1300A/B | 3A | 250V/125V | 8,1 | ● | ● | ○ | |
BFC1315A/B | 3.15A | 250V/125V | 11 | ● | ● | ○ | |
BFC1350A/B | 3.5A | 250V/125V | 19 | ● | ● | ○ | |
BFC1400A/B | 4A | 250V/125V | 28 | ● | ● | ○ | |
BFC1500A/B | 5A | 250V/125V | 40 | ● | ● | ○ | |
BFC1600A/B | 6A | 250V/125V | 50 | ● | ● | ○ | |
BFC1630A/B | 6.3A | 250V/125V | 64 | ● | ● | ○ | |
BFC1700A/B | 7A | 250V/125V | 107 | ● | ● | ○ | |
BFC1800A/B | 8A | 250V/125V | 133 | ● | ● | ○ | |
BFC2100A/B | 10A | 250V/125V | 242 | ● | ● | ○ | |
BFC2150A/B | 15A | 250V/125V | 368 | ○ | ○ | ○ | |
BFC2160A/B | 16A | 250V/125V | 388 | ○ | ○ | ○ | |
BFC2200A/B | 20A | 250V/125V | 442 | ○ | ○ | ○ | |
BFC2250A/B | 25A | 250V/125V | 568 | ○ | ○ | ○ |
Dimensione millimetro
Approvazioni dell'agenzia
Valutazione di tensione |
Agenzia |
Gamma di ampère |
Numero di archivio dell'agenzia |
125V/250V | UL | 200mA ~ 10A | E340427 (JDYX) |
C-UL | 200mA ~ 10A | E340427 (JDYX7) |
Applicazioni
Le applicazioni tipiche comprendono la protezione di cortocircuito dei semiconduttori quali i tiristori, i diodi ed i triac. Si noti che con i valori di maggior di 6.3A l'uso di tipo aperto portafusibili è raccomandato, per ridurre il rischio di fastidio che scatta nei pressi della corrente nominale completa.
- Protezione primaria in attrezzatura
- Alimentazioni elettriche
- Batteria
- Illuminazione del LED
Descrizione
- Fusibile standard di IEC
- H = alta capacità di rottura (metropolitana ceramica)
Norme
- IEC 60127-2/1
- UL 248-14
- No. 248,14 di CSA C22.2
Che cosa è la differenza fra il colpo lento ed il fusibile sostituto veloce in termini di prestazione e l'applicazione?
Un fusibile lento del colpo è differente da un fusibile sostituto veloce nella sua capacità resistere alle correnti transitorie di impulso, cioè, può resistere alla punta di corrente sopra acceso/fuori, così l'assicurazione degli impianti dell'attrezzatura normalmente. Di conseguenza, i fusibili lenti del colpo spesso sono chiamati fusibili ad azione ritardata. Tecnicamente, un fusibile lento del colpo caratterizza un più alto valore di I2t e richiede più energia di soffiare, in modo da è più capace di resistenza degli impulsi rispetto ad un fusibile sostituto veloce della stessa corrente nominale.
Quando una sovracorrente si presenta in un circuito, il periodo di rottura di un fusibile lento del colpo prende più lungamente di quello di un fusibile sostituto veloce a causa di più grande I2t. Di meno è protetto questo modo mentre qualche gente è preoccupata? La risposta è no. Una volta che il circuito si guasta, la sovracorrente durerà e l'energia corrispondente liberata andrà oltre il I2t del fusibile finché non spenga. La differenza cronometrante di salto lento e di agire veloce non è significativa alla loro protezione. Il salto lento colpirà la prestazione della protezione soltanto quando le componenti sensibili che esistono nel circuito protetto devono essere protette.
dovuto la differenza precedente, rallenti il colpo e digiuni fusibili agenti si applicano ai circuiti differenti. Digiunano i fusibili agenti devono essere utilizzati puramente nei circuiti resistivi (nessun o meno impulsi) o nei circuiti in cui IC ed altre componenti sensibili devono essere protetti, mentre i fusibili lenti del colpo sono utilizzati preferibilmente nei circuiti capacitivi o sensibili in cui gli impulsi si presentano sopra acceso/fuori ed alimentano l'ingresso/uscita. Oltre ai circuiti per la protezione di IC, la maggior parte delle applicazioni con i fusibili agenti veloci possono essere sostituite con il colpo lento un per aumentare la capacità dell'anti-impulso. Contrario, la sostituzione delle applicazioni con i fusibili lenti del colpo da digiunare quei agenti può indurre il fusibile a rompersi non appena l'attrezzatura è inserita e non riesce a lavorare.
Ancora, la considerazione economica è inoltre un fattore indiretto per la selezione perché un fusibile lento del colpo è molto costoso che veloce agente.
