5AG 10x38mm cilindro nano collegamento fotovoltaico tubo ceramico fusibile 10A 1000V gPV per multimetri digitali pannello solare
Descrizione
La serie PV1000 di fusibili di protezione solare è stata progettata specificamente per la protezione degli impianti fotovoltaici (PV),Questa famiglia di fusibili in stile nano (10 x 38 mm) può proteggere in modo sicuro i moduli fotovoltaici e i conduttori dalle condizioni di sovraccarico inversoCon l'aumentare delle dimensioni dei sistemi fotovoltaici, aumentano anche i relativi requisiti di tensione.Questo aumento della tensione del sistema è stato tipicamente destinato a ridurre al minimo le perdite di potenza associate a lunghe corse del conduttoreI dispositivi di protezione del circuito standard non sono progettati per proteggere completamente i pannelli fotovoltaici..
AOLITTEL offre più di 11 ampere per soddisfare esigenze specifiche in una varietà di applicazioni.

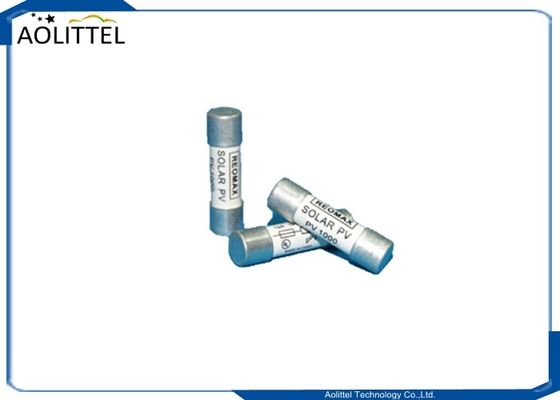

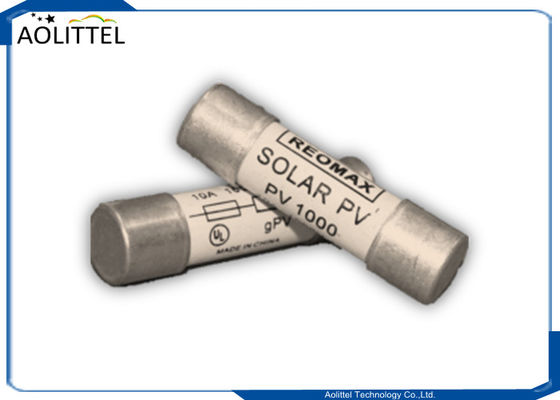

La serie PV1000 di fusibili fotovoltaici da 10x38 mm e 1000Vdc è destinata alla protezione e all'isolamento delle corde fotovoltaiche.condizioni di corrente a ciclo elevato e a corrente a guasto basso (corrente inversa)Quattro stili disponibili per la flessibilità dell'applicazione

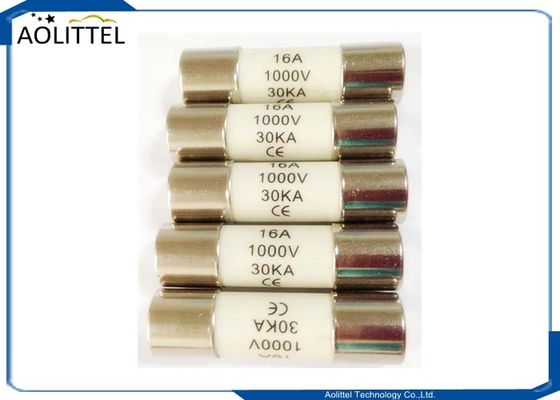

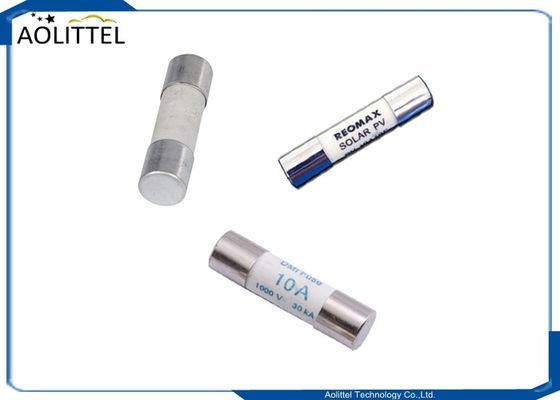

Fusibile in ceramica da 10 x 38 mm, 10 Amp, 1000 V, comunemente utilizzato nei circuiti di protezione dei multimetri digitali.
I fusibili nano da 10x38 mm aiutano a fornire una protezione supplementare contro la sovraccarica e hanno la capacità di limitare le correnti con affidabilità ad azione rapida.Fusibili nani da 10x38 mm possono essere utilizzati in una varietà di applicazioni. Selezionate una serie qui sotto in base ai requisiti elettrici del vostro sistema.
Caratteristiche
• Risponde agli standard UL e IEC per l'accettazione globale
• Basse perdite di watt per efficienza energetica
• Basse prestazioni di aumento di temperatura per una misurazione più precisa
• La versione del terminale a crimp in linea è facile da applicare nella costruzione di imbracature di filo
Applicazioni tipiche
• scatole combinatrici
• Invertitori
• Armature di filo fotovoltaico
Dimensione (mm)
Specificità
|
Parte n.
|
Classificato
Corrente
|
Classificato
Voltaggio
|
Rottura
Capacità
|
I2t (A2S)
|
Perdita di watt (W)
|
| Pre-arcatura |
Total a 1000V |
0.8 In |
1.0In |
| PV1000.1A |
1A |
1000V
(DC)
|
10kA,
Costante di tempo
< 1 ms
|
0.15 |
0.4 |
0.8 |
1.5 |
| PV1000.2A |
2A |
1.3 |
3.4 |
0.7 |
1.1 |
| PV1000.3A |
3A |
4 |
12 |
0.8 |
1.3 |
| PV1000.3.5A |
3.5A |
6.5 |
20 |
0.9 |
1.4 |
| PV1000.4A |
4A |
10 |
28 |
1.1 |
1.4 |
| PV1000.5A |
5A |
19 |
50 |
1.1 |
1.4 |
| PV1000.6A |
6A |
32 |
93 |
1.2 |
1.8 |
| PV1000.8A |
8A |
3.2 |
33 |
1.2 |
2.2 |
| PV1000.10A |
10A |
30 |
70 |
1.3 |
2.3 |
| PV1000.12A |
12A |
50 |
200 |
1.5 |
2.8 |
| PV1000.15A |
15A |
60 |
230 |
1.8 |
3 |
Raccomandazioni per l'installazione
Proporre il modo di installazione come nella figura seguente.
A.Installazione di pinze per fusibili
B.Kit di assemblaggio dei portatori multipolari ((1/2/3/4 poli)
Imballaggio
Altri prodotti
10 pezzi per sacchetto poliesteri; 1 sacchetto poliesteri per scatola interna; 18 scatole interne per cartone esterno ((6 * 3 livelli)
A. Scatola interna: 54x42x23 mm B. Cartone esterno 24x17x11 cm
Tenitore di fusibile fotovoltaico adatto
