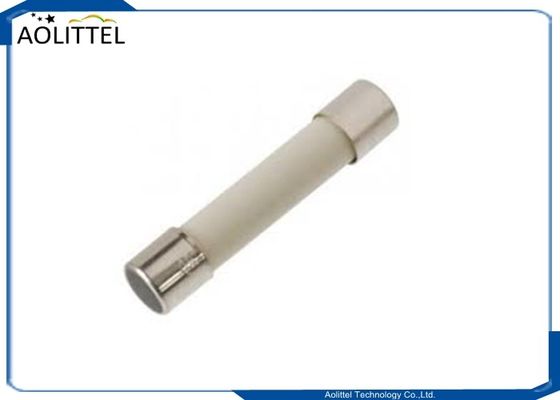

6.300.10 Alta capacità di rottura 6x32mm Fusibili a tubo ceramico ad azione rapida F10A 250V 300V AC DC
Descrizione
Azione rapida, alta capacità di rottura inferiore a 250Vac
Dimensione fisica 6x32 mm
Materiale di ingegneria speciale tubo, copertura in rame placcato argento costruzione
Progettato secondo UL 248-1
Materiale privo di piombo e di alogeni

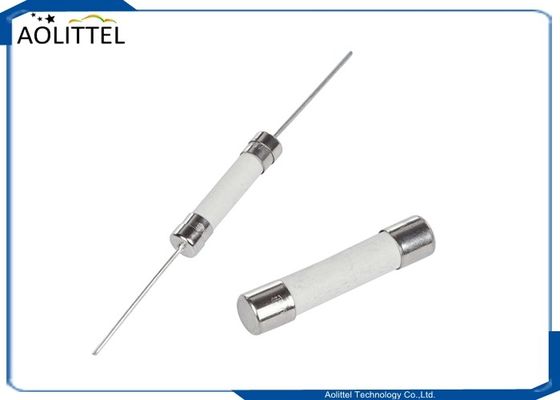

Disponibile in forma di cartuccia e di piombo assiale e con varie dimensioni di formazione del piombo.
Applicazione
• Fornitori di corrente ininterrottibili (UPS)
• Fornitori di energia a tre fasi
Caratteristiche elettriche
Corrente nominale | 100% In | 250% In | |
500mA~50A | 4 ore e mezzo. | 120 secondi al massimo. |
Informazioni su ordini
P/N | Classificato | Classificato | Rottura | Un raffreddore tipico | Tipico | Tipico |
Voltaggio | Corrente | Capacità | Resistenza | Voltaggio | Pre-arcaggio I2t | |
(V) | (A) | (KA) | (mOhms) 2 | Caduta (mV) | (A2Sec) 3 | |
6.300.0.2 | 250Vac/dc 300Vac/dc | 0. 2 | 1KA | 1830 | 780 | 0.0036 |
6.300.0.25 | 0.25 | 1760 | 760 | 0.004 | ||
6.300.0.4 | 0.4 | 1650 | 700 | 0.059 | ||
6.300.0.5 | 0.5 | 1260 | 650 | 0.23 | ||
6.300.1 | 1 | 1040 | 600 | 0.4 | ||
6.300.1.25 | 1.25 | 390 | 560 | 0.55 | ||
6.300.1.5 | 1.5 | 300 | 540 | 0.6 | ||
6.300.2 | 2 | 110 | 400 | 3 | ||
6.300.2.5 | 2.5 | 80 | 300 | 4.5 | ||
6.300.3 | 3 | 60 | 270 | 4.8 | ||
6.300.4 | 4 | 40 | 230 | 10 | ||
6.300.5 | 5 | 30 | 200 | 28 | ||
6.300.6 | 6 | 20 | 186 | 52 | ||
6.300.8 | 8 | 17 | 175 | 100 | ||
6.300.10 | 10 | 16 | 170 | 120 | ||
6.300.12 | 12 | 8.8 | 120 | 148 | ||
6.300.15 | 15 | 7.5 | 110 | 158 | ||
6.300.20 | 20 | 4.5 | 140 | 1005 | ||
6.300.25 | 25 | 6.0 | 130 | 2000 | ||
6.300.30 | 30 | 2.8 | 120 | 3000 | ||
6.300.40 | 40 | 2.5 | 115 | 4220 | ||
6.300.50 | 50 | 1.6 | 100 | 12000 |
* La resistenza al freddo a corrente continua è misurata a < 10% della corrente nominale a temperatura ambiente di 25 °C
* I2t tipici di pre-arcing sono misurati a corrente di 10 in
Dimensioni(Unità: mm)
Parametri
Attributo | Valore |
---|---|
Classificazione attuale | 10 A |
Numero di tensione | 300 V ac |
Velocità del fusibile | F |
Dimensione del fusibile | 6.3 x 32 mm |
Diametro | 6 mm |
Lunghezza complessiva | 32 mm |
Materiale del corpo | Fabbricazione a partire da materie tessili |
Alta capacità di rottura | - Sì, sì. |
Capacità di rottura alla tensione nominale massima | 1000 A |
Include Indicatore | - No, no. |
Dimensione | Miniatura |
Classe UL | UL 248-1 |
Fogli dati in formato JPG
Accessori raccomandati
Tipo di accessorio Descrizione della serie tensione di applicazione massima amperaggio di applicazione massimo
Codice di riferimento per il calcolo delle emissioni
Blocco 354 OMNI-BLOK® Low Profile Fuse Blocco 600 30
359 Blocco di fusibili terminali a vite ad alta corrente 30
Clip 122 Alta corrente Clip di fusibile per schede PC tradizionali 1000 30
101 Clip di fusibile tipo rivetto/occhio 1000 15 Nota:
1- Non utilizzare in applicazioni superiori al valore nominale.
2. Si prega di consultare la scheda di dati del fusibile per informazioni specifiche sul ri-rating. 3. Si prega di contattare la fabbrica per applicazioni superiori alla tensione e all'amperezza massime indicate.
