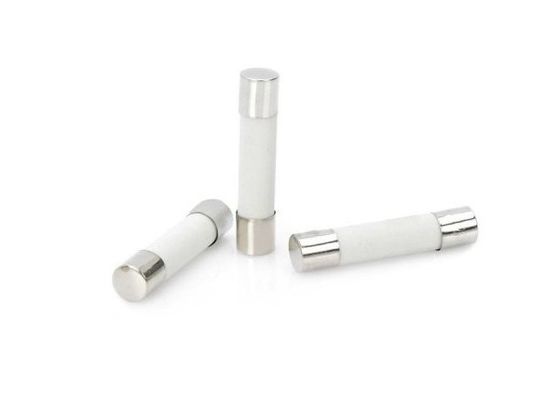

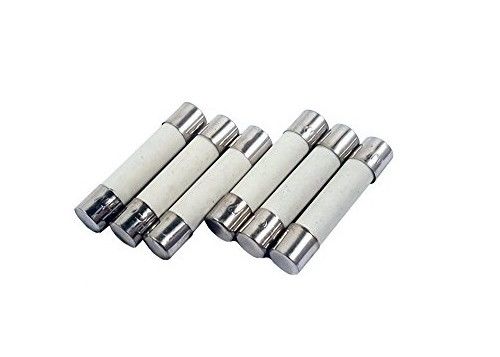

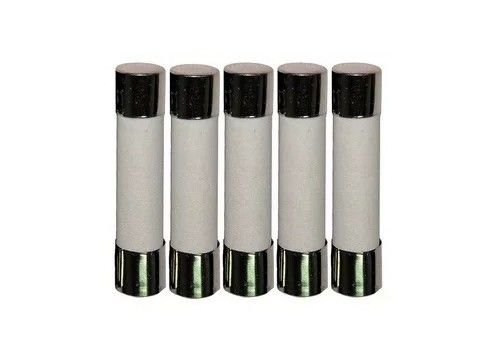

Capacità di rottura elevata 6,35x32mm Ritardo del tempo tubo ceramico cilindrico Fuse Link 10A 250V 6x30mm Soffio lento per l'illuminazione
Caratteristiche principali
Conformemente a UL 248 -1 / -14.
Numero di fascicolo UL JDYX2.E365879
Numero di fascicolo CUL JDYX8.E365879
Capacità di rottura elevata raggiungere 1000A
Progettazione compatta
Disponibile fusibile a piombo e fusibile a cartuccia
tensione nominale 250VAC
Ampia gamma di corrente 100mA~50A
Disponibile formazione a piombo personalizzata/angolo di 90 gradi
Tubo in ceramica non trasparente, sabbia all'interno disponibile
- Cosa? - Cosa?
Scarica________
Presentazioni
A=250VAC
|
P/N
|
Ampere
Classificazione
|
Voltaggio
Classificazione
|
Rottura
Capacità
|
Approvazioni dell'Agenzia |
| UL |
CUL |
| BMT0100A |
100 mA |
250 V |
35A@250V AC (100mA~1A);
100A@250V AC (1,25A~3,5A);
200A@250V AC (4A~10A).
750A@250V AC (12A~30A).
1000A@250V AC (32A~50A)
|
● |
● |
| BMT0160A |
160 mA |
250 V |
● |
● |
| BMT0200A |
200 mA |
250 V |
● |
● |
| BMT0250A |
250 mA |
250 V |
● |
● |
| BMT0300A |
300 mA |
250 V |
● |
● |
| BMT0315A |
315mA |
250 V |
● |
● |
| BMT0350A |
350 mA |
250 V |
● |
● |
| BMT0400A |
400 mA |
250 V |
● |
● |
| BMT0500A |
500 mA |
250 V |
● |
● |
| BMT0630A |
630 mA |
250 V |
● |
● |
| BMT0750A |
750 mA |
250 V |
● |
● |
| BMT0800A |
800 mA |
250 V |
● |
● |
| BMT1100A |
1A |
250 V |
● |
● |
| BMT1125A |
1.25A |
250 V |
● |
● |
| BMT1150A |
1.5A |
250 V |
● |
● |
| BMT1160A |
1.6A |
250 V |
● |
● |
| BMT1200A |
2A |
250 V |
● |
● |
| BMT1250A |
2.5A |
250 V |
● |
● |
| BMT1300A |
3A |
250 V |
● |
● |
| BMT1315A |
3.15A |
250 V |
● |
● |
| BMT1350A |
3.5A |
250 V |
● |
● |
| BMT1400A |
4A |
250 V |
● |
● |
| BMT1500A |
5A |
250 V |
● |
● |
| BMT1600A |
6A |
250 V |
● |
● |
| BMT1630A |
6.3A |
250 V |
● |
● |
| BMT1800A |
8A |
250 V |
● |
● |
| BMT2100A |
10A |
250 V |
● |
● |
| BMT2120A |
12A |
250 V |
● |
● |
| BMT2150A |
15A |
250 V |
● |
● |
| BMT2200A |
20A |
250 V |
● |
● |
| BMT2250A |
25A |
250 V |
● |
● |
| BMT2300A |
30A |
250 V |
● |
● |
| BMT2320A |
32A |
250 V |
● |
● |
| BMT2500A |
50A |
250 V |
● |
● |
Caratteristiche del prodotto
|
Forza di trazione del piombo
|
5N per 10±1 secondi
|
|
Forza di spinta del piombo
|
2N per 10±1 secondi
|
|
capacità di saldatura
|
onde: 260°C,≤ 3s;
Ferro da saldatura: 350 ± 10 °C,≤ 3 s.
|
|
Resistenza al calore della saldatura
|
Onda: 260°C,10s;
Ferro di saldatura: 350°C,5s.
|
Caratteristiche elettriche
|
Condizione di prova
|
Tutte le prove elettriche devono essere effettuate con l'aria ambiente a una temperatura di 25 ± 5 °C. |
| Capacità di carico |
Quando il fusibile è caricato al 100% della corrente nominale, dovrebbe esplodere entro 4 ore. |
|
Rating di interruzione
|
capacità di rottura:
35A a 250V CA (BMT nel range 100mA~1A);
100 A a 250 V CA (BMT nell'intervallo 1,25 A~3,5 A);
200A a 250V CA (BMT nel range 4A~10A);
750A a 250V CA (BMT nel range 12A ~ 30A)
1000 A a 250 V CA (BMT nell'intervallo 32 A ~ 50 A). |
|
Prova di temperatura in aumento
|
Quando il 100% dei tempi di ampere passa attraverso il fusibile, dopo aver raggiunto l'equilibrio termico, la temperatura sulla superficie del fusibile in aumento non deve essere superiore a 75°C.Temperatura in aumento = Temperatura superficiale - Temperatura ambiente. |
Caratteristiche operative
|
Percentuale di Ampere (in)
|
Il tempo di soffiare
|
| 100%* In |
4 ore Min |
| 200%* In |
120 secondi Max. |
Dimensione(mm)
di cilindrata superiore a 1000 cm3
Fusibili per cartucce
Una resistenza a fusibile funziona come una fusibile?
Una resistenza è disponibile per un certo carico. se la corrente che scorre attraverso la resistenza supera il limite, verrà bruciata e il circuito sarà aperto.una resistenza è simile a un fusibile, cioè, la corrente può essere interrotta in sovracorrente.alcuni produttori cambiano il fusibile nel suo design originale a resistori a fusibile a basso costo, presentando ai clienti una sicurezza superficiale.
Tuttavia, una resistenza a fusibile può sostituire una fusibile per avere la stessa funzione?
Come sappiamo, un buon fusibile deve avere tre funzioni essenziali: protezione, carico e sicurezza, mentre una resistenza del fusibile potrebbe non essere in grado di funzionare bene in tutti e tre gli aspetti.
La funzione di protezione copre la protezione contro il sovraccarico e la protezione contro i cortocircuiti.anche una sovra corrente estremamente breve, si verifica nel circuito, in modo da proteggere il circuito e le parti.e quindi non può garantire una protezione da sovraccaricoFunziona solo in parte per cortocircuito.
La funzione portante di un fusibile è garantita dal valore I2t, che consente al fusibile di resistere a scosse d'impulso di una certa energia derivanti da operazioni di commutazione.Dovremmo calcolare e valutare questo valore prima della selezione dei fusibiliTuttavia, una resistenza a fusibile non ha indici tecnici simili, quindi può essere soffiata da un impulso se il valore è piccolo o non proteggere il circuito se è grande.
Per quanto riguarda la sicurezza, un fusibile può essere assicurato attraverso tensione nominale, capacità di interruzione e altri indici, in particolare la certificazione di conformità alla sicurezza da parte di un terzo autorizzato.Un resistore a fusibile non è un componente di sicurezzaLa sicurezza è quindi discutibile. Inoltre, essa presenta una protezione insufficiente e non è in grado di garantire l'efficacia di tali prodotti.
È difficile garantire che non si verifichino rischi durante il processo di rottura.
In conclusione, una resistenza a fusibile può soffiare in eccesso di corrente, ma non può funzionare allo stesso modo di una fusibile.
