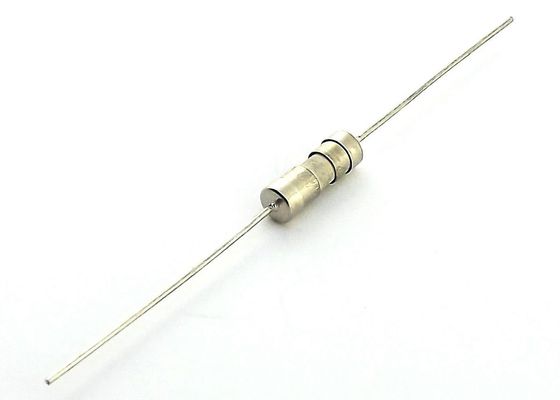

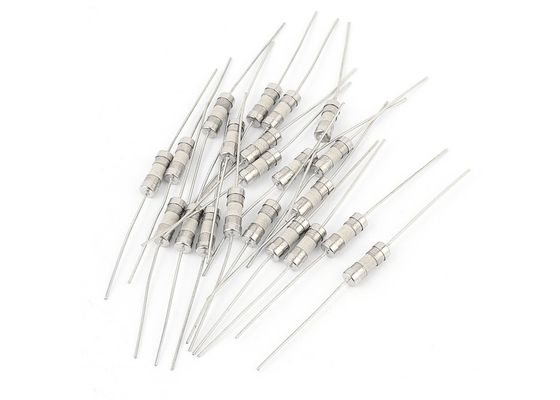

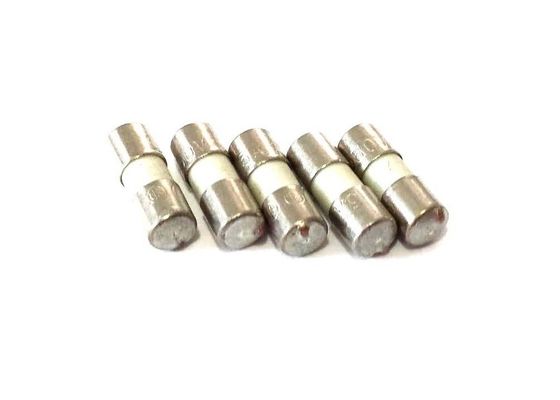

Risposta rapida Fuse a tubo ceramico a filo assiale non resettabile una volta 2.5A 250VAC con tappo singolo a soffio veloce da 3,6x10 mm
Descrizione
Aolittel HFP fusibile ad azione rapida a piombo assiale di 3,6 x 10 mm costruito con tubo di ceramica e tappi a un pezzo placcati in nichel con conduttori assiali in rame in scatola.Le dimensioni 6 x 10 mm offrono una maggiore flessibilità di progettazione eliminando il sovrapprezzamento convenzionale fornendo al contempo valori I2t più elevati.
- Cosa? - Cosa? Scarica________
Caratteristiche operative
Percentuale di Ampere (in) |
Il tempo di soffiare |
100% * In | 4 ore Mi |
200% * | 60 secondi Max. |
Certificazioni
Numero di tensione |
Agenzia |
Intervallo di ampere |
Numero del fascicolo dell'Agenzia |
125V/250V | UL | 250mA ~ 5A | E340427 ((JDYX) |
C-UL | 250mA ~ 5A | E340427 ((JDYX7) |
Specificità
Parte - No, no, no, no. |
Ampere Classificazione |
Voltaggio Classificazione |
Rottura Capacità |
Io...2Fusione Integrale ((A)2.S) |
Approvazioni dell'Agenzia |
||
UL | CUL |
PSE |
|||||
HFP 0100A/B | 100 mA | 250V/125V | 50A@125V/250VAC | 0.0015 | ○ | ○ | ○ |
HFP 0125A/B | 125 mA | 250V/125V | 50A@125V/250VAC | 0.0025 | ○ | ○ | ○ |
HFP 0160A/B | 160 mA | 250V/125V | 50A@125V/250VAC | 0.0042 | ○ | ○ | ○ |
HFP 0200A/B | 200 mA | 250V/125V | 50A@125V/250VAC | 0.0065 | ○ | ○ | ○ |
HFP 0250A/B | 250 mA | 250V/125V | 50A@125V/250VAC | 0.010 | ● | ● | ○ |
HFP 0300A/B | 300 mA | 250V/125V | 50A@125V/250VAC | 0.018 | ● | ● | ○ |
HFP 0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.020 | ● | ● | ○ |
HFP 0350A/B | 350 mA | 250V/125V | 50A@125V/250VAC | 0.025 | ● | ● | ○ |
HFP 0400A/B | 400 mA | 250V/125V | 50A@125V/250VAC | 0.035 | ● | ● | ○ |
HFP 0500A/B | 500 mA | 250V/125V | 50A@125V/250VAC | 0.060 | ● | ● | ○ |
HFP 0630A/B | 630 mA | 250V/125V | 50A@125V/250VAC | 0.150 | ● | ● | ○ |
HFP 0750A/B | 750 mA | 250V/125V | 50A@125V/250VAC | 0.350 | ● | ● | ○ |
HFP 0800A/B | 800 mA | 250V/125V | 50A@125V/250VAC | 0.5 | ● | ● | ○ |
HFP 1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 0.6 | ● | ● | ○ |
HFP 1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 1.2 | ● | ● | ○ |
HFP 1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 1.6 | ● | ● | ○ |
HFP 1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 1.8 | ● | ● | ○ |
HFP 1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 2.4 | ● | ● | ○ |
HFP 1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 3.2 | ● | ● | ○ |
HFP 1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 6.0 | ● | ● | ○ |
HFP 1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 7.0 | ● | ● | ○ |
HFP 1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 7.5 | ● | ● | ○ |
HFP 1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 8.0 | ● | ● | ○ |
HFP 1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 15 | ● | ● | ○ |
HFP 1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 24 | ● | ● | ○ |
HFP 1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 28 | ● | ● | ○ |
HFP 1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 36 | ● | ● | ○ |
HFP 1800A/B | 8A | 250V/125V | 50A@125V/250VAC | 38 | ● | ● | ○ |
HFP 2100A/B | 10A | 250V/125V | 50A@125V/250VAC | 42 | ● | ● | ○ |
HFP 2150A/B | 15A | 250V/125V | 50A@125V/250VAC | 45 | ○ | ○ | ○ |
Dimensione(mm)
- No, no, no. |
Nome della parte |
Materiale |
1 |
Cap |
Altri prodotti di acciaio |
2 |
Corpo |
Tubo in ceramica non trasparente |
3 |
Elemento di fusibile |
Leghe |
4 |
Cavi di piombo |
Rame placcata in stagno |
Caratteristiche

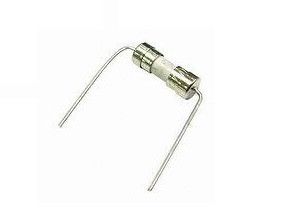

• Fusibile a azione rapida con un solo tappo, a piombo assiale
• dimensioni fisiche di 3,6 x 10 mm
• Tubo in ceramica, costruzione del cappuccio in ottone nichellato
• Cavi assiali in rame stagnato
• RoHS, senza piombo e senza alogeni
• Progettato secondo la norma UL/CSA 248
• Fusibile in corpo in ceramica a rapido effetto in un pacchetto compatto
• Disponibile in potenze da 0,10 a 15 Ampere
Curve medie di corrente temporale
Tempo in secondi
Corrente in ampere
Curva di variazione della temperatura
Raccomandazioni per l'installazione
R: Proporre il modo di installazione come illustrato di seguito.
a. |
Installazione orizzontale |
![]() |
b. |
Installazione verticale |
![]() |
Parametri di saldatura raccomandati |
Temperatura della saldatura: 260°C Max Tempo di permanenza della saldatura: 2~5 s
Temperatura del ferro di saldatura: 350±5°C Tempo di riscaldamento: 5 s Max |
Perché la DCR di un fusibile deve essere misurata a un carico non superiore al 10% e a una temperatura ambiente di 25°C?
La resistenza interna di un fusibile è un indice che riflette la sua potenza consumata nel circuito.due parametri possono essere utilizzati per verificare questo indice: caduta di tensione o resistenza al freddo.
Caduta di tensione: la lettura della caduta di tensione dopo che l'elemento di fusione raggiunge l'equilibrio termico sotto corrente nominale.Potrebbe volerci qualche minuto.E' un po' scomodo e richiede tempo.
Resistenza al freddo: la lettura della resistenza al freddo in pratica senza carico, facile e veloce.
Pertanto, il metodo della resistenza al freddo è sempre preferito per il controllo dei fusibili.quindi non ci sarà alcun processo di bilanciamento termicoTutti gli indici di prestazione di un fusibile sono parametri in condizioni atmosferiche normali, ossia 25°C.La resistenza al freddo di un fusibile, se non misurata nelle condizioni sopra menzionate, può non essere accurata.
