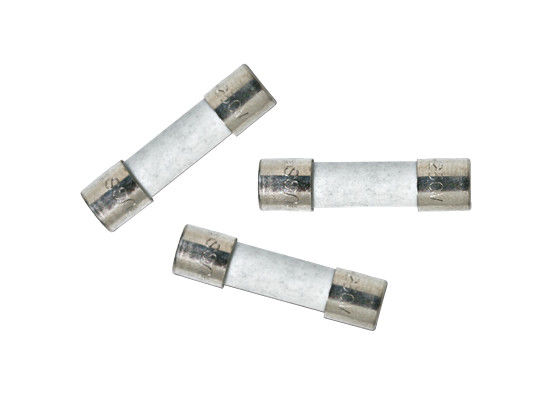

Alto collegamento ceramico ad azione ritardata di rottura 4A 125VAC del fusibile della metropolitana del colpo lento del puntale di capacità 5x20mm per gli elettrodomestici bianchi

Capacità di rottura elevata 5x20 mm Ferrule Tempo di soffio lento Ritardo Fuso di tubo ceramico 4A 125VAC Per prodotti bianchi

Descrizione

5×20 mm resistenza alla pressione di transizione in cartuccia ceramica progettata secondo le specifiche della IEC,Norme:conformemente alla IEC 60127-1, IEC 60127-3, GB9364.1, GB9364.3.

Caratteristiche del prodotto

• Alta capacità di rottura con ritardo di tempo
• corrente da 0,1 A a 30 A
• Tubo in ceramica, con capo di ottone placcato al nichel
• senza alogeni, conforme alla RoHS, senza piombo

• Progettato secondo le norme internazionali (IEC) per l'uso globale

• Alta capacità di rottura

• Risponde alla specifica IEC 60127-2, foglio 5 per fusibili a ritardo temporale

Applicazioni

Utilizzato come protezione supplementare in apparecchiature o apparecchiature di utilizzo per fornire protezione individuale per componenti o circuiti interni.

Protezione del circuito primario:

• LED e illuminazione generale

• Televisioni LED/LCD

• Apparecchi elettrici e biancheria

• Stampanti e periferiche

• attrezzature di prova

• Fonti di alimentazione

- Cosa? - Cosa? Scarica________

Certificazioni

Specificità

Dimensione(mm)

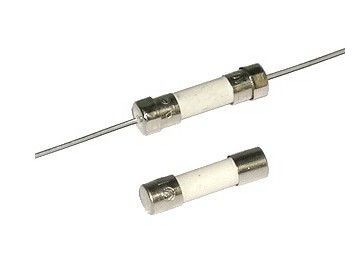

	Senza piombo
	Con piombo

Caratteristiche operative

Curva di variazione della temperatura

Parametri raccomandati per la saldatura a mano:

Temperatura del ferro di saldatura: 350° C +/- 5° C
Tempo di riscaldamento: 5 secondi al massimo.
Nota: questi dispositivi non sono raccomandati per il processo IR o convection reflow.

Servizi extra

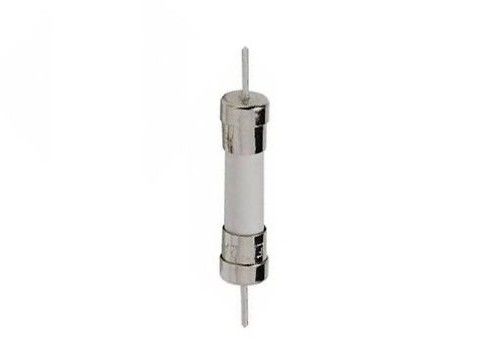

Per il fusibile a coda, si prega di seguire le seguenti raccomandazioni per la formazione assiale del piombo e il montaggio in PCB:

Formazione del piombo:
La distanza C tra la superficie piana del tappo e il piombo assiale deve essere superiore a 1,0 mm.

Montaggio dei PCB:
Si raccomanda che la distanza tra il PCB e il tappo del fusibile sia di almeno 1,5 mm.

Come identificare e sostituire un fusibile rotto

Passo 1: Sconnettere il dispositivo	In questo passaggio è necessario disconnettere il dispositivo che non funziona Non e' cosi' difficile. Devi solo scollegare la presa che va alla presa principale. Ti consiglio di spegnere il dispositivo prima. Non aprire mai il dispositivo che è ancora collegato al dispositivo principale!
Passo 2: individuare il fusibile	I fusibili sono di solito all'ingresso del dispositivo quindi guarda vicino alla presa di corrente Quando si tira fuori il fusibile tirarlo delicatamente in modo da non danneggiare il fusibile o alcuni componenti
Fase 3: Prova del fusibile	Se hai un fusibile di vetro puoi facilmente vedere se il fusibile è bruciato o no. Per i tipi di ceramica è necessario un controllo di continuità/multimetrommeter Per il verificatore di continuità Metti il fusibile sul piombo nero e rosso e se senti un bip il tuo fusibile sta bene, se non c'è nessun bip il fusibile è bruciato per multimetrommeter Impostare il multimetro per l'impostazione ohm (più vicino a 1Ω) e mettere un cavo su ciascuna estremità del fusibile e guardare il display Se il contatore mostra un meno di 1Ω allora il fusibile dovrebbe essere a posto, se mostra che non c'è alcuna connessione (sul mio multimetro è 1 sul lato sinistro) allora il fusibile è bruciato
Passo 4: acquistare un nuovo fusibile	Controllare un tappo sul fusibile,PCB o manuale per le classificazioni dei fusibili Dovrebbe essere scritto qualcosa come: T2A250V, F1A250V che è la classificazione dei fusibili T è per fusibile a soffio lento e F per fusibile a soffio veloce 2A o 1A è Amperage rating è di solito solo numero e A 250V è la tensione nominale il suo numero e V E poi basta misurare le dimensioni del fusibile In piccolo dispositivo elettrico è di solito 5x20mm Ci sono 5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mm e 10x38mm
