Name: Termistore A resina epossidica-incapsulato su ordine 2.7KOhm 3977K 1% 500mW di NTC per il sensore di temperatura del liquido refrigerante 2.1-2.7KOhm a 20C
Brand: Aolittel
SKU: CWFD0272FC-35X
Rating: 4.9 (126 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Tipo di sensore: Termistor NTC

Montagna: Attraverso il buco

Numero di perni: 2

Accuratezza: 1%

Temperatura massima di funzionamento: 105C

Massima dissipazione di potenza: 500 mW

Min Operating Temperature: -40C

Diametro della testa: Massimo 4mm

Larghezza capa: Max.5mm

Lunghezza del cavo: 30 mm

Evidenziare:

termistore negativo di coefficiente di temperatura

temperatura elevata del termistore del ntc

Informazioni di base

Marca: Aolittel

Numero di modello: CWFD0272FC-35X

Termini di pagamento e spedizione

Imballaggi particolari: Massa, 500pcs/Bag

Tempi di consegna: 2-4 settimane

Termini di pagamento: T / T, unione occidentale

Capacità di alimentazione: 1.000.000 pezzi al mese

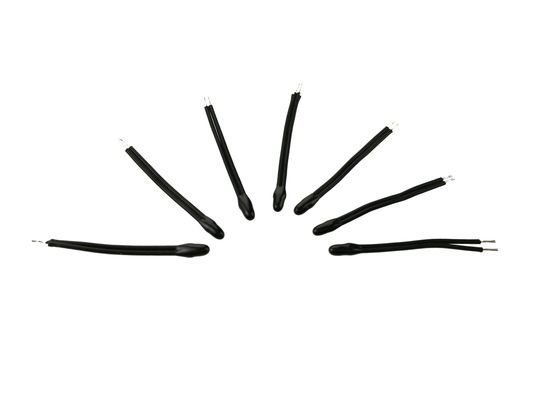

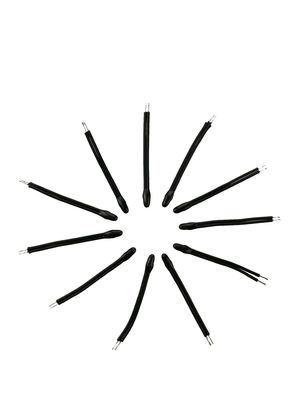

Galleria

Termistore A resina epossidica-incapsulato su ordine 2.7KOhm 3977K 1% 500mW di NTC per il sensore di temperatura del liquido refrigerante 2.1-2.7KOhm a 20C

Descrizione di prodotto

Termistore A resina epossidica-incapsulato su ordine 2.7KOhm 3977K 1% 500mW di NTC per il sensore di temperatura del liquido refrigerante 2.1-2.7KOhm a 20C

Applicazioni

Misura di temperatura, percepire e controllo, compensazione di temperatura nell'industriale e consumatore
elettronica.

________________________________________________________________________Download______

Descrizione

Questi termistori hanno un coefficiente di temperatura negativo.
Il dispositivo consiste di un chip con due cavi placcati latta di rame del solido. È grey laccato e colore codificato, ma non isolato.

Caratteristiche

• Accuratezza sopra un'ampia gamma di temperature
• Alta stabilità durante una lunga vita
• Rapporto eccellente di prezzo/prestazione

• Ampia gamma di resistenza
• Redditizio
• Cavi in scatola del rame

MONTAGGIO

Saldando in qualsiasi posizione.
Destinato alle applicazioni conservate in vaso.

Dimensione (millimetri)

Termistore A resina epossidica-incapsulato su ordine 2.7KOhm 3977K 1% 500mW di NTC per il sensore di temperatura del liquido refrigerante 2.1-2.7KOhm a 20C 1

NO	Nome materiale	Item/PN
a.	Elemento	R25=2.7KΩ±1% B25/85=3977K±1%
b.	Ricoprire	Epossiresina (il nero)
c.	Filo di piombo	UL1332 AWG28 * 2C (il nero)

Prestazioni elettriche

NO	Oggetto	Segno	Condizioni di prova	Min.	Valore normale	Massimo.	Unità
1.	Resistenza a 25℃	R25	Ta=25±0.05℃ P_T≦0.1mw	2,673	2,7	2,727	kΩ
2.	Valore di B	B25/85		3937	3977	4016	K
3.	Fattore di dissipazione	σ	Ta=25±0.5℃	2,5		/	mw/℃
4.	Costante di tempo	τ	Ta=25±0.5℃	/	/	20	sec
5.	Resistenza di isolamento	/	500VDC	100	/	/	MΩ
6.	Tensione di Withstand	/	1500V CA (3mA)	5	/	/	Sec
7.	Temp.range di funzionamento	/	/	-40	/	+105	℃

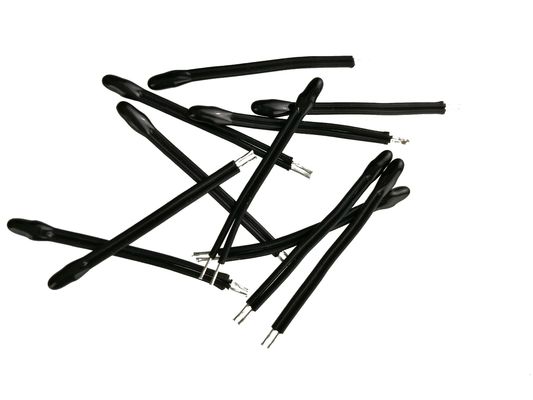

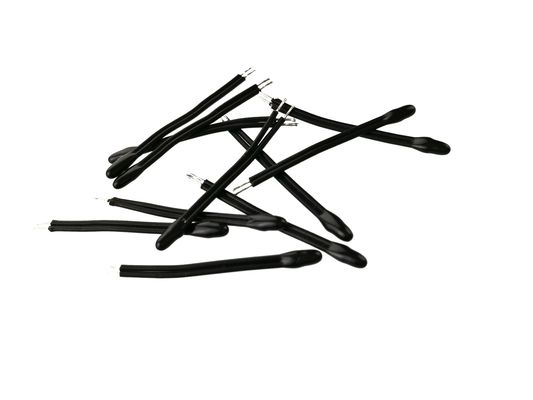

Foto dettagliate

Prova di affidabilità

NO	Oggetto	Requisiti tecnici	Condizioni di prova e metodo
5-1.	Ad alta temperatura. Prova	DR/R25£±3% DB/B£±3% Nessun cambiamento con tensione di withstand, Prestazione di Insalution. Aspetto senza danno.	100±5℃, potere su 500±24 ore, DC0.2mA
5-2.	A bassa temperatura. tes		-15±5℃, potere su 500±24 ore, DC0.2mA
5-3.	Resista alla prova di umidità		Immagazzini nell'ambiente 55±2℃, 90%-95%RH per 240±24 ore
5-4.	Impiegati. ciclo di prova		– 20℃×30min→. ×10min→ a temperatura ambiente nei cicli a temperatura ambiente di 100℃ water×30min→. ×10min 10
5-5	Il carico elettrifica la prova		Potere su DC1mA, 500hrs in a temperatura ambiente. ed umido.
5-6	Prove di trazione		L'applicazione dei 2 chilogrammi di forza dura 1 min.
5-7	Prova di caduta		Caduta libera nel pavimento di calcestruzzo da altezza 1M, ciclo 10.
5-8	Prova di vibrazione		Gamma di frequenza: 10~55HZ ammontano all'ampiezza 1.52mm 1 ciclo 1 min, direzione e volta X, Y, axs 2Hr ciascuno di Z.
5-9	Prova di piegatura		Cavo ed epossiresina del sito della curvatura 180°binding. Avanti e indietro 10 volte

Resistenza contro la Tabella di temperatura

TAVOLA DI CONVERSIONE DI R-T
R25=2.7KΩ±1% B25/85=3977K±1%
T/℃	Rmax	Rcen	Rmin	T/℃	Rmax	Rcen	Rmin
-55	211,966	223,777	236,223	-18	21,618	22,303	23,006
-54	197,640	208,505	219,946	-17	20,470	21,106	21,760
-53	184,388	194,389	204,911	-16	19,389	19,981	20,588
-52	172,123	181,332	191,014	-15	18,371	18,921	19,486
-51	160,761	169,246	178,160	-14	17,411	17,923	18,448
-50	150,230	158,051	166,262	-13	16,507	16,983	17,471
-49	140,463	147,675	155,242	-12	15,654	16,097	16,551
-48	131,398	138,052	145,027	-11	14,850	15,262	15,684
-47	122,980	129,121	135,555	-10	14,092	14,475	14,867
-46	115,158	120,828	126,764	-9	13,376	13,732	14,097
-45	107,885	113,122	118,602	-8	12,700	13,032	13,371
-44	101,119	105,958	111,018	-7	12,062	12,371	12,686
-43	94,821	99,294	103,968	-6	11,459	11,746	12,040
-42	88,955	93,092	97,411	-5	10,890	11,157	11,429
-41	83,489	87,316	91,309	-4	10,351	10,600	10,853
-40	78,393	81,934	85,626	-3	9,843	10,074	10,309
-39	73,640	76,918	80,333	-2	9,361	9,576	9,795
-38	69,204	72,239	75,399	-1	8,906	9,106	9,310
-37	65,062	67,873	70,798	0	8,475	8,662	8,851
-36	61,193	63,797	66,505	1	8,068	8,241	8,417
-35	57,577	59,990	62,498	2	7,682	7,843	8,006
-34	54,195	56,433	58,756	3	7,316	7,466	7,618
-33	51,033	53,107	55,260	4	6,970	7,109	7,250
-32	48,073	49,996	51,992	5	6,642	6,771	6,902
-31	45,301	47,086	48,936	6	6,331	6,451	6,573
-30	42,706	44,362	46,077	7	6,036	6,148	6,261
-29	40,274	41,810	43,402	8	5,757	5,860	5,965
-28	37,994	39,420	40,896	9	5,492	5,588	5,685
-27	35,855	37,180	38,550	10	5,243	5,333	5,423
-26	33,850	35,080	36,351	11	5,001	5,084	5,167
-25	31,967	33,110	34,289	12	4,775	4,851	4,928
-24	30,199	31,261	32,356	13	4,559	4,630	4,702
-23	28,539	29,526	30,543	14	4,355	4,421	4,487
-22	26,980	27,896	28,841	15	4,161	4,222	4,283
-21	25,513	26,365	27,243	16	3,976	4,032	4,089
-20	24,135	24,927	25,742	17	3,801	3,853	3,905
-19	22,838	23,574	24,332	18	3,634	3,682	3,730

TAVOLA DI CONVERSIONE DI R-T
R25=2.7KΩ±1% B25/50=3950K±1%
T/℃	Rmax	Rcen	Rmin	T/℃	Rmax	Rcen	Rmin
19	3,475	3,520	3,564	56	0,764	0,782	0,799
20	3,324	3,365	3,407	57	0,736	0,753	0,771
21	3,181	3,219	3,257	58	0,710	0,727	0,744
22	3,044	3,079	3,114	59	0,684	0,701	0,717
23	2,914	2,946	2,978	60	0,660	0,676	0,692
24	2,790	2,820	2,849	61	0,637	0,652	0,668
25	2,673	2,700	2,727	62	0,614	0,629	0,645
26	2,558	2,585	2,612	63	0,593	0,608	0,623
27	2,449	2,476	2,503	64	0,572	0,587	0,602
28	2,345	2,372	2,399	65	0,552	0,566	0,581
29	2,246	2,273	2,299	66	0,533	0,547	0,561
30	2,152	2,178	2,205	67	0,515	0,528	0,542
31	2,062	2,088	2,115	68	0,497	0,511	0,524
32	1,977	2,002	2,029	69	0,480	0,493	0,507
33	1,895	1,921	1,946	70	0,464	0,477	0,490
34	1,817	1,843	1,868	71	0,448	0,461	0,474
35	1,743	1,768	1,793	72	0,433	0,446	0,458
36	1,672	1,697	1,722	73	0,419	0,431	0,443
37	1,605	1,629	1,654	74	0,405	0,417	0,429
38	1,540	1,564	1,588	75	0,392	0,403	0,415
39	1,479	1,502	1,526	76	0,379	0,390	0,402
40	1,420	1,443	1,467	77	0,367	0,378	0,389
41	1,364	1,387	1,410	78	0,355	0,366	0,377
42	1,310	1,333	1,356	79	0,343	0,354	0,365
43	1,259	1,281	1,304	80	0,332	0,343	0,353
44	1,210	1,232	1,254	81	0,322	0,332	0,342
45	1,163	1,184	1,206	82	0,312	0,322	0,332
46	1,118	1,139	1,161	83	0,302	0,311	0,321
47	1,075	1,096	1,117	84	0,292	0,302	0,312
48	1,035	1,055	1,075	85	0,283	0,293	0,302
49	0,995	1,015	1,036	86	0,274	0,284	0,293
50	0,956	0,976	0,995	87	0,266	0,275	0,284
51	0,922	0,941	0,961	88	0,258	0,267	0,276
52	0,888	0,906	0,926	89	0,250	0,258	0,267
53	0,855	0,873	0,892	90	0,242	0,251	0,259
54	0,823	0,841	0,860	91	0,235	0,243	0,252
55	0,793	0,811	0,829	92	0,228	0,236	0,244

TAVOLA DI CONVERSIONE DI R-T
R25=2.7KΩ±1% B25/50=3950K±1%
T/℃	Rmax	Rcen	Rmin	T/℃	Rmax	Rcen	Rmin
93	0,221	0,229	0,237
94	0,215	0,222	0,230
95	0,208	0,216	0,224
96	0,202	0,210	0,217
97	0,196	0,203	0,211
98	0,191	0,198	0,205
99	0,185	0,192	0,199
100	0,180	0,187	0,193
101	0,175	0,181	0,188
102	0,170	0,176	0,183
103	0,165	0,171	0,178
104	0,160	0,166	0,173
105	0,156	0,162	0,168
106	0,151	0,157	0,164
107	0,147	0,153	0,159
108	0,143	0,149	0,155
109	0,139	0,145	0,151
110	0,135	0,141	0,147
111	0,132	0,137	0,143
112	0,128	0,133	0,139
113	0,125	0,130	0,135
114	0,121	0,127	0,132
115	0,118	0,123	0,128
116	0,115	0,120	0,125
117	0,112	0,117	0,122
118	0,109	0,114	0,119
119	0,106	0,111	0,116
120	0,104	0,108	0,113
121	0,101	0,105	0,110
122	0,098	0,103	0,107
123	0,096	0,100	0,104
124	0,093	0,098	0,102
125	0,091	0,095	0,099
