Il pezzo di ricambio del frigorifero di Samsung disgela il micro sensore di temperatura 5KOhm 3218 con gli ABS che alloggiano il connettore 35965-020 di 7x25mm
Generalità
Ha progettato per essere equivalente per il frigorifero DA32-00006W di Samsung con la consegna rapida ed il prezzo competitivo, parte indicata del mercato globale DA32-00006W è la consegna costosa e lunga. Nota di Pls è equivalente con le stesse prestazioni sul termistore, sul cavo, sul connettore ecc. ma sul divisorio non originale di Samsung.
Il pezzo di ricambio del frigorifero di Samsung disgela il sensore di temperatura. Il sensore di temperatura di disgelamento individua la temperatura dentro il frigorifero ed invia le informazioni al controllo elettronico.
Noti prego: Ciò è intesa come linea guida soltanto, poichè altri oggetti possono causare gli stessi sintomi.
Questa parte inoltre è conosciuta come termistore.
________________________________________________________________________
Download______
Caratteristiche
Equivalente della parte DA32-00006W dell'OEM di Samsung
Tutte le nostre parti approvate per una misura adeguata
Nuovissimo nella confezione per la vendita al dettaglio originale
Pezzo di ricambio del sensore di temperatura di DA32-00006W
L'equivalente del numero del pezzo DA32-00006W sostituisce DA32-00006B, DA32-00006C, DA32-00006D, DA32-00006L, DA32-00006M, DA32-00006U, DA32-10105R.
Applicazione
Soluzione possibile di riparazione per:
La sezione del frigorifero è troppo calda, sezione del frigorifero è troppo fredda, sezione del congelatore è troppo calda, sezione del congelatore è troppo fredda, accumulazione del gelo, colante l'acqua.
Dimensione
Materiale
| NO |
Nome materiale |
Item/PN |
| 2-1. |
Elemento |
R0=13.251KΩ±2% B0/50=3218±1% |
| 2-2. |
Abitazione |
ABS Φ7×25 (bianco) |
| 2-3. |
Ricoprire |
Epossidico |
| 2-4. |
Filo di piombo |
UL2651 AWG26# 105℃ 300V (giallo) |
| 2-5. |
Terminale |
Connettore 35965-0200 (bianco/blu) |
Prestazioni
| NO |
Oggetto |
Segno |
Condizioni di prova |
Min. |
Valore normale |
Massimo. |
Unità |
| 4-1. |
Resistenza a 0℃ |
R0 |
Ta=25±0.05℃
PT≦0.1mw
|
13,015 |
13,251 |
13,514 |
kΩ |
| Resistenza a 25℃ |
R25 |
4,95 |
5 |
5,05 |
| 4-2. |
Valore di B |
B0/50 |
|
3185,82 |
3218,0 |
3250,18 |
K |
| 4-3. |
Fattore di dissipazione |
σ |
Ta=25±0.5℃ |
≦3.0 |
mW/℃ |
| 4-4. |
Costante di tempo |
τ |
Ta=25±0.5℃ |
≧2 |
sec |
| 4-5. |
Temp.range di funzionamento |
/ |
/ |
-40 |
/ |
+80 |
℃ |
| 4-6 |
Resistenza di isolamento |
/ |
CC 500V |
>100 |
MΩ |
| 4-7. |
Prova di tensione di Withstand |
/ |
1000V CA, 1mA, 1min |
Nessun anomalie |
Sec |

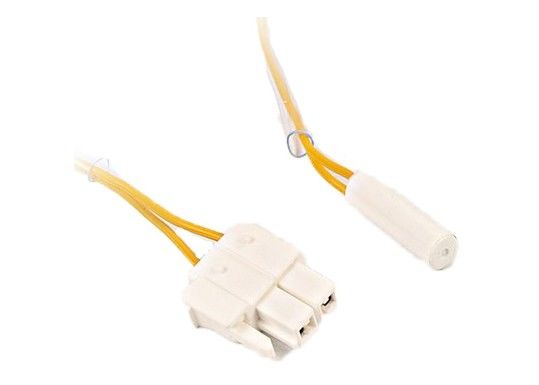

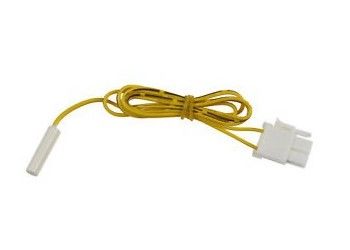

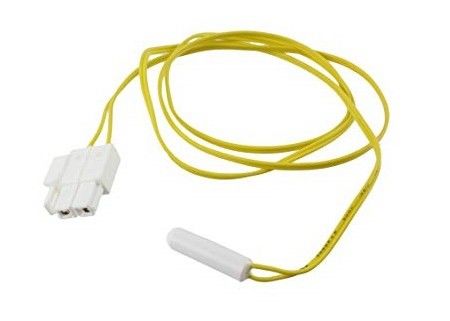

Foto reali del prodotto
Resistenza contro il grafico di temperatura
| TAVOLA DI CONVERSIONE DI R-T |
| R0=13.251KΩ±2% B0/50=3218±1% |
| T/℃ |
Rmin |
Rcen |
Rmax |
T/℃ |
Rmin |
Rcen |
Rmax |
| -40 |
85,953 |
89,360 |
92,894 |
-2 |
14,122 |
14,416 |
14,715 |
| -39 |
81,456 |
84,640 |
87,939 |
-1 |
13,543 |
13,819 |
14,100 |
| -38 |
77,225 |
80,200 |
83,281 |
0 |
13,015 |
13,251 |
13,514 |
| -37 |
73,241 |
76,022 |
78,901 |
1 |
12,464 |
12,708 |
12,956 |
| -36 |
69,489 |
72,089 |
74,779 |
2 |
11,962 |
12,191 |
12,424 |
| -35 |
65,954 |
68,386 |
70,900 |
3 |
11,483 |
11,698 |
11,916 |
| -34 |
62,621 |
64,896 |
67,247 |
4 |
11,026 |
11,228 |
11,432 |
| -33 |
59,479 |
61,608 |
63,806 |
5 |
10,590 |
10,779 |
10,971 |
| -32 |
56,514 |
58,507 |
60,563 |
6 |
10,173 |
10,351 |
10,531 |
| -31 |
53,716 |
55,581 |
57,506 |
7 |
9,775 |
9,942 |
10,110 |
| -30 |
51,075 |
52,821 |
54,622 |
8 |
9,395 |
9,551 |
9,709 |
| -29 |
48,580 |
50,215 |
51,901 |
9 |
9,031 |
9,178 |
9,326 |
| -28 |
46,222 |
47,755 |
49,333 |
10 |
8,687 |
8,824 |
8,963 |
| -27 |
43,994 |
45,430 |
46,908 |
11 |
8,352 |
8,481 |
8,611 |
| -26 |
41,887 |
43,233 |
44,617 |
12 |
8,034 |
8,155 |
8,277 |
| -25 |
39,894 |
41,156 |
42,453 |
13 |
7,730 |
7,844 |
7,958 |
| -24 |
38,008 |
39,191 |
40,406 |
14 |
7,440 |
7,546 |
7,653 |
| -23 |
36,223 |
37,332 |
38,471 |
15 |
7,161 |
7,261 |
7,361 |
| -22 |
34,533 |
35,573 |
36,641 |
16 |
6,895 |
6,988 |
7,082 |
| -21 |
32,932 |
33,908 |
34,908 |
17 |
6,640 |
6,727 |
6,815 |
| -20 |
31,415 |
32,330 |
33,269 |
18 |
6,396 |
6,477 |
6,559 |
| -19 |
29,977 |
30,836 |
31,716 |
19 |
6,162 |
6,238 |
6,315 |
| -18 |
28,613 |
29,419 |
30,245 |
20 |
5,938 |
6,009 |
6,080 |
| -17 |
27,320 |
28,076 |
28,851 |
21 |
5,723 |
5,790 |
5,856 |
| -16 |
26,093 |
26,803 |
27,529 |
22 |
5,518 |
5,579 |
5,641 |
| -15 |
24,928 |
25,595 |
26,276 |
23 |
5,320 |
5,378 |
5,436 |
| -14 |
23,822 |
24,448 |
25,088 |
24 |
5,131 |
5,185 |
5,238 |
| -13 |
22,772 |
23,360 |
23,960 |
25 |
4,950 |
5,000 |
5,050 |
| -12 |
21,774 |
22,326 |
22,889 |
26 |
4,772 |
4,822 |
4,872 |
| -11 |
20,826 |
21,344 |
21,873 |
27 |
4,602 |
4,651 |
4,701 |
| -10 |
19,925 |
20,411 |
20,908 |
28 |
4,438 |
4,488 |
4,538 |
| -9 |
19,068 |
19,525 |
19,990 |
29 |
4,282 |
4,331 |
4,381 |
| -8 |
18,253 |
18,682 |
19,119 |
30 |
4,131 |
4,180 |
4,230 |
| -7 |
17,477 |
17,880 |
18,290 |
31 |
3,987 |
4,036 |
4,085 |
| -6 |
16,739 |
17,117 |
17,502 |
32 |
3,848 |
3,897 |
3,946 |
| -5 |
16,036 |
16,391 |
16,753 |
33 |
3,715 |
3,764 |
3,812 |
| -4 |
15,367 |
15,701 |
16,040 |
34 |
3,588 |
3,636 |
3,684 |
| -3 |
14,729 |
15,043 |
15,361 |
35 |
3,465 |
3,512 |
3,560 |
| TAVOLA DI CONVERSIONE DI R-T |
| R0=13.251KΩ±2% B0/50=3218±1% |
| T/℃ |
Rmin |
Rcen |
Rmax |
T/℃ |
Rmin |
Rcen |
Rmax |
| 36 |
3,347 |
3,394 |
3,441 |
74 |
1,019 |
1,045 |
1,072 |
| 37 |
3,234 |
3,280 |
3,327 |
75 |
0,990 |
1,016 |
1,043 |
| 38 |
3,125 |
3,171 |
3,217 |
76 |
0,963 |
0,988 |
1,014 |
| 39 |
3,021 |
3,066 |
3,112 |
77 |
0,936 |
0,961 |
0,987 |
| 40 |
2,920 |
2,965 |
3,010 |
78 |
0,910 |
0,935 |
0,960 |
| 41 |
2,823 |
2,868 |
2,912 |
79 |
0,885 |
0,910 |
0,934 |
| 42 |
2,730 |
2,774 |
2,818 |
80 |
0,861 |
0,885 |
0,909 |
| 43 |
2,641 |
2,684 |
2,728 |
81 |
0,838 |
0,861 |
0,885 |
| 44 |
2,555 |
2,597 |
2,641 |
82 |
0,815 |
0,838 |
0,862 |
| 45 |
2,472 |
2,514 |
2,557 |
83 |
0,793 |
0,816 |
0,839 |
| 46 |
2,392 |
2,433 |
2,476 |
84 |
0,772 |
0,794 |
0,817 |
| 47 |
2,315 |
2,356 |
2,398 |
85 |
0,751 |
0,773 |
0,796 |
| 48 |
2,241 |
2,282 |
2,323 |
86 |
0,731 |
0,753 |
0,775 |
| 49 |
2,170 |
2,210 |
2,250 |
87 |
0,712 |
0,733 |
0,755 |
| 50 |
2,100 |
2,140 |
2,180 |
88 |
0,693 |
0,714 |
0,736 |
| 51 |
2,035 |
2,074 |
2,113 |
89 |
0,675 |
0,696 |
0,717 |
| 52 |
1,971 |
2,010 |
2,048 |
90 |
0,658 |
0,678 |
0,698 |
| 53 |
1,910 |
1,948 |
1,986 |
91 |
0,641 |
0,660 |
0,681 |
| 54 |
1,851 |
1,888 |
1,925 |
92 |
0,624 |
0,644 |
0,664 |
| 55 |
1,794 |
1,830 |
1,867 |
93 |
0,608 |
0,627 |
0,647 |
| 56 |
1,739 |
1,775 |
1,811 |
94 |
0,593 |
0,611 |
0,631 |
| 57 |
1,686 |
1,721 |
1,757 |
95 |
0,578 |
0,596 |
0,615 |
| 58 |
1,635 |
1,669 |
1,705 |
96 |
0,563 |
0,581 |
0,600 |
| 59 |
1,585 |
1,619 |
1,654 |
97 |
0,549 |
0,567 |
0,585 |
| 60 |
1,537 |
1,571 |
1,605 |
98 |
0,535 |
0,553 |
0,570 |
| 61 |
1,491 |
1,525 |
1,558 |
99 |
0,522 |
0,539 |
0,557 |
| 62 |
1,447 |
1,480 |
1,513 |
100 |
0,509 |
0,526 |
0,543 |
| 63 |
1,404 |
1,436 |
1,469 |
101 |
0,496 |
0,513 |
0,530 |
| 64 |
1,363 |
1,394 |
1,426 |
102 |
0,484 |
0,500 |
0,517 |
| 65 |
1,323 |
1,354 |
1,385 |
103 |
0,472 |
0,488 |
0,505 |
| 66 |
1,284 |
1,315 |
1,346 |
104 |
0,461 |
0,476 |
0,493 |
| 67 |
1,247 |
1,277 |
1,307 |
105 |
0,449 |
0,465 |
0,481 |
| 68 |
1,211 |
1,240 |
1,270 |
106 |
0,439 |
0,454 |
0,469 |
| 69 |
1,176 |
1,205 |
1,234 |
107 |
0,428 |
0,443 |
0,458 |
| 70 |
1,142 |
1,171 |
1,200 |
108 |
0,418 |
0,432 |
0,448 |
| 71 |
1,110 |
1,138 |
1,166 |
109 |
0,408 |
0,422 |
0,437 |
| 72 |
1,078 |
1,106 |
1,134 |
110 |
0,398 |
0,412 |
0,427 |
| 73 |
1,048 |
1,075 |
1,103 |
|
|
|
|
Come sostituire parallelamente un sensore di disgelamento in un frigorifero
Questa guida della riparazione del frigorifero dà le istruzioni graduali per la sostituzione del sensore di disgelamento parallelamente in un frigorifero. Il sensore-anche di disgelamento chiamato un bimetallo di disgelamento termostato-ha chiuso fuori dal radiatore di disgelamento se il radiatore ottiene abbastanza caldo di danneggiare l'evaporatore. Se il sensore di disgelamento si guasta, l'elemento riscaldante non accende ed il gelo si accumula sull'evaporatore con conseguente temperature calde nel frigorifero. Se vostro disgeli sensore è difettoso, lo sostituisce con la parte di ricambio produttore-approvata.
Tempo richiesto: Meno min di 45.
Difficoltà di riparazione: 3
Parti richieste: Disgeli il sensore, le fascette ferma-cavo, il sigillante del silicone, dadi del cavo
Parti richieste: Disgeli il sensore. Fascette ferma-cavo, sigillante del silicone, dadi del cavo
Prima che cominciate
Guanti del lavoro di usura per proteggere le vostre mani. Immagazzini sicuro tutto l'alimento che potrebbe deteriorarsi mentre il frigorifero è chiuso.
Istruzioni
Avvertimento: Le riparazioni d'impresa agli apparecchi possono essere pericolose. Utilizzi gli strumenti e le attrezzature di sicurezza adeguati celebri nella guida e segua tutte le istruzioni. Non continui finché non siate sicuro che capite tutti punti e siate capace di completamento della riparazione. Alcune riparazioni dovrebbero essere eseguite soltanto da un tecnico qualificato.
Punto 1: Stacchi la corrente elettrica
Disinserisca il frigorifero o chiuda l'interruttore per il frigorifero.
Punto 2: Rimuova i supporti di scaffale dal congelatore
Rimuova gli scaffali ed i canestri dal compartimento del congelatore. Rimuova le viti dai supporti di scaffale sulla parete interna giusta del congelatore ed estragga i supporti.
Punta: Se necessario, riferisca al manuale del vostro proprietario per orientamento nell'eliminazione i canestri e degli scaffali dal congelatore.
Rimuova gli scaffali ed i canestri.
Rimuova i supporti di scaffale della destra.
Punto 3: Rimuova il pannello posteriore
Rimuova le viti di montaggio quel sicuro il pannello posteriore interno del congelatore. Tiri il fondo del pannello esternamente leggermente per liberarlo.
Rimuova le viti del pannello posteriore.
Rimuova il pannello posteriore.
Punto 4: Unclamp il sensore di disgelamento dall'evaporatore
Noti il posizionamento del sensore di disgelamento. Liberi la clip del metallo che tiene il sensore di disgelamento alla linea del refrigerante situata sopra l'evaporatore.
Punta: Prenda una foto digitale del sensore di disgelamento per aiutarvi a posizionare correttamente la sostituzione.
Liberi la clip che fissa il sensore di disgelamento alla linea del refrigerante.
Punto 5: Rimuova il sensore di disgelamento
Tagli i cavi marroni e rosa vicino al sensore di disgelamento e tiri il sensore di disgelamento dal congelatore.
Punto 6: Installi il nuovo disgelano il sensore
Usi gli spellafili per rimuovere l'isolamento dall'estremità del cavo rosa e del cavo marrone sul nuovo sensore. Spogli l'estremità del cavo rosa e del cavo marrone nel cablaggio sopra l'evaporatore. Utilizzi i dadi del cavo per collegare i cavi di corrispondenza.
Per tenere il collegamento asciutto, schiacci il sigillante del silicone nelle estremità aperte dei dadi del cavo.
Punto 7: Tagli il sensore di disgelamento sulla linea del refrigerante
Tagli il nuovo disgelano il sensore sulla linea del refrigerante sopra l'evaporatore. Posizionilo allo stesso modo come l'originale disgelano il sensore.
Senza disturbare il sigillante sui dadi del cavo, spinga i cavi sopra l'evaporatore. Utilizzi una fascetta ferma-cavo per fissare i cavi ad altri cavi nel cablaggio per tenerli allontanato.
Punto 8: Reinstalli il pannello posteriore
Reinstalli il pannello posteriore e sostituisca le viti di montaggio. Sopra il rafforzamento le viti possono fendere la fodera del congelatore o le rotaie di montaggio. Giri le viti finché non si fermino comodamente e poi loro su con una torsione finale. Reinstalli i canestri e gli scaffali.
Punto 9: Corrente elettrica di restauro
Inserisca il frigorifero o accenda l'interruttore della casa in potere di restauro.
