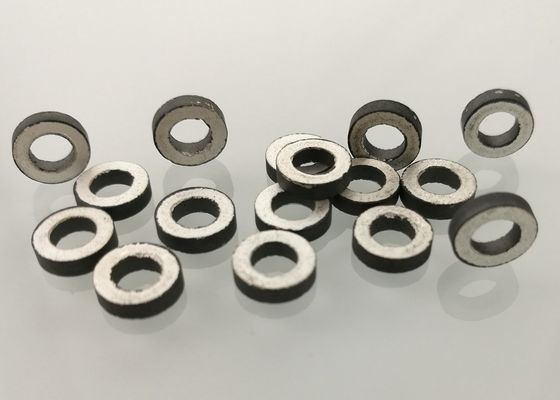

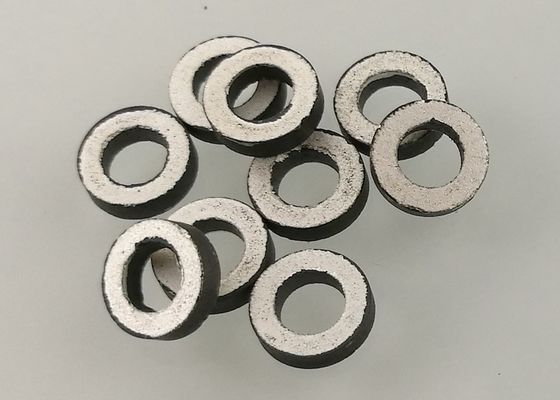

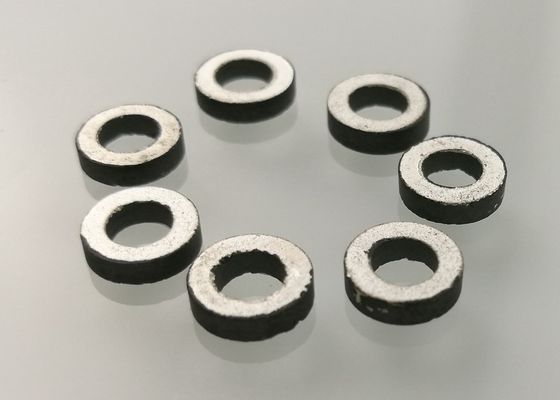

Chip senza piombo su ordine 516Ohm del termistore dell'anello NTC del disco MF57 per la temperatura automobilistica Senso del liquido refrigerante del motore AEC-Q200

Chip senza piombo su ordine 516Ohm del termistore dell'anello NTC del disco MF57 per il sensore di temperatura automobilistico del liquido refrigerante del motore AEC-Q200

Caratteristiche & benefici

Disco senza piombo completamente metallizzato
Opzioni multiple di stabilità di temperatura
Soluzioni su misura, normalmente sulla dimensione, temperatura, resistenza, tolleranza.

Alta precisione.

Consistenza ed intercambiabilità eccellenti

________________________________________________________________________Download______

Generalità

I termistori senza piombo del disco NTC di Aolitel offrono il termale eccellente e la stabilità elettrica con vasta gamma di personalizzabile dei valori della resistenza basato sulle proprietà materiali e sui requisiti di cliente. Queste parti sono ideali per il vario uso generale e le applicazioni automobilistiche (AEC-Q200). Disponibile nelle dimensioni su ordinazione del disco e nelle opzioni multiple di stabilità di temperatura.

Questo tipo di prodotto è ampiamente usato nelle applicazioni del consumatore ed automobilistiche. Sono montate nelle abitudine-sonde per la percezione della temperatura dei liquidi (acqua, olio,…), gas o superficie di qualunque altra componente. La metalizzazione riguarda completamente le superfici del termistore. Le superfici particolarmente piane e regolari assicurano un contatto elettrico e termico eccellente sotto pressione.

Applicazioni tipiche

Ing dei Sen di temperatura e misurare in sistema fresco del ing delle di automobi, motore di tion di combus, motore di più grande potere, trasformatore di olio elettrici ecc. Inoltre applicabile per la temperatura che meausing in altre occasioni.

Percezione, controllo e compensazione ambientali del temperatur
Contol e monitoraggio di temperatura del gas o del liquido
Assemblea nelle sonde
Automobilistico (condizionamento d'aria, monitoraggio di temperatura, sedile heated, controllo della temperatura dell'olio, altri)
Sistemi di rilevazione di fuoco
Industria chimica

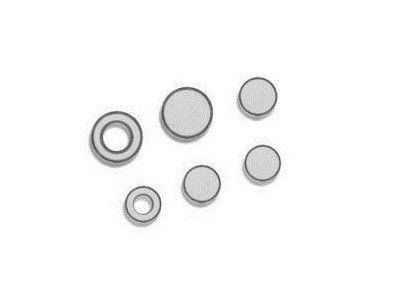

Dimensione della struttura (millimetri)

PROGETTAZIONE DEL TERMISTORE

La scelta delle resistenze se l'applicazione è di misurare la temperatura intorno ad un punto definito, una resistenza nominale unica può essere scelta (per esempio, fra i valori standard dei prodotti della gamma del ND presentati alle pagine 20 - 24).

Quando è richiesto per misurare la temperatura sopra il T1 selezionato delle gamme – T2, T2 – T3,…, la resistenza corrispondente R1, R2, R3,…, deve essere tale che possono essere situate sulla R (t) caratteristica di un materiale attuale di NTC (per esempio fra i materiali standard di cui la R (t) sono visualizzati alle pagine 29 - 33).

Le resistenze devono anche essere compatibili con la resistività del materiale e le dimensioni del termistore.

Catalogo Guidation di serie

Rileva: Progetti per la configurazione differente della curva e del montaggio di RT disponibile

Scelta delle tolleranze

La precisione della misura della temperatura determina il calcolo della tolleranza sulla resistenza: R/R = (%/°C). T (°C)

Per esempio, il NTC NR55--3049-99, facendo uso «N5» di materiale (caratteristica della R (t) visualizzata alla pagina 31), richiede una precisione di 1°C sopra la gamma di temperature 110°C - 120°C.

Le tolleranze possono essere calcolate: °C di R110°C /R110 = 1°C* 2.91%/°C = un °C di 2,91% R120°C /R120 = 1°C* 2.76%/°C = 2,76%

il *For i vostri requisiti specifici, ci consulta prego.
