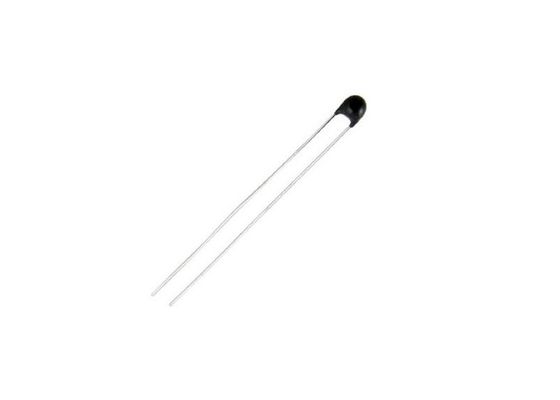

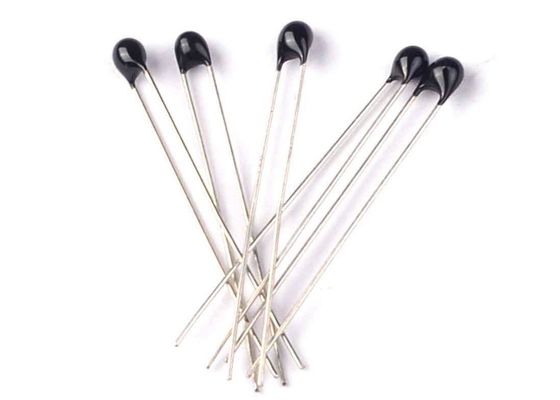

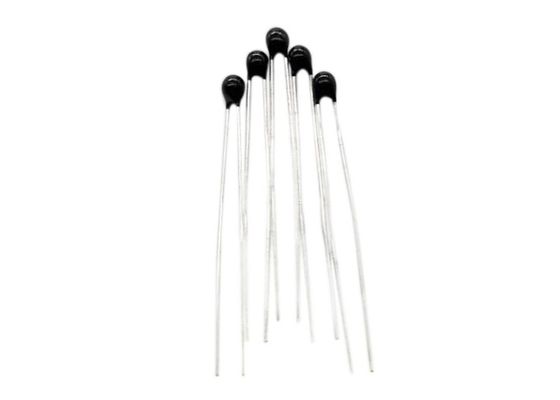

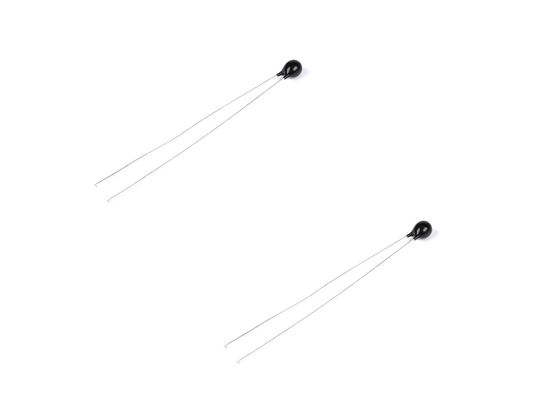

MF52 anneriscono il termistore 3KOhm 3950 della resistenza termica NTC dell'incapsulamento dell'epossiresina per il sensore di temperatura miniatura

1000 pezzi
MOQ
Negoziabile
prezzo
MF52 anneriscono il termistore 3KOhm 3950 della resistenza termica NTC dell'incapsulamento dell'epossiresina per il sensore di temperatura miniatura
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Buon nome: Termistore 3KOhm 3950 di NTC
Resistenza @25C: 3KOHM±1%
B25/50: 3950±1%
Classificazione di potenza: 25mW
Stile di chiusura: Radicale
Temp.range di funzionamento: -40~+125C
Evidenziare:

termistore negativo di coefficiente di temperatura

,

temperatura elevata del termistore del ntc
Informazioni di base
Marca: Aolittel
Numero di modello: MF52A-3KF3950B1
Termini di pagamento e spedizione
Imballaggi particolari: Massa, 500pcs per borsa
Tempi di consegna: 2 settimane
Termini di pagamento: T / T, unione occidentale
Capacità di alimentazione: 10.000.000 pc al mese
Descrizione di prodotto

MF52 Resistore termico di incapsulamento in resina epossidica nera NTC termistor 3KOhm 3950 per sensore di temperatura in miniatura

Caratteristiche

• Corde lunghe e flessibili per esigenze particolari di montaggio o montaggio

• AEC-Q200 qualificato

• Sensore di curva uni

• Tempo di risposta breve

• Alta precisione di temperatura

• Ottima stabilità a lungo termine

• Incapsulazione in epossidi

- Non si tratta di un problema di sicurezza.Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm Scarica________

Applicazioni

Misurazione, rilevamento e controllo della temperatura nelle apparecchiature elettroniche automobilistiche, industriali e di consumo.

Dimensione (mm)

MF52 anneriscono il termistore 3KOhm 3950 della resistenza termica NTC dell'incapsulamento dell'epossiresina per il sensore di temperatura miniatura 1

A

B

C

D

L

Max 30

Max 4.5

Max 2.5

0.33±0.05

33±3

Materiale

- No

Nome del materiale

Articolo/PN

E.

Elemento

R25=3KΩ±1% B25/50=3950±1%

B

Rivestimento

Resine epossidica

- D.

Cavi di piombo

0.33mm CP Wire

Presentazioni

- No

Articolo

Segno

Condizioni di prova

Un minuto.

Valore normale

- Max, ti prego.

Unità

4-1.

Resistenza a 25°C

R25

Ta=25±0,05°C

PT ¥0,1mw

2.97

3.0

3.03

kΩ

4-2.

B Valore

B25/50

3910.5

3950

3989.5

k

Quattro-tre.

Fattore di dissipazione

σ

In aria tranquilla

≥ 0.9

Mw/°C

Quattro-quattro.

Costante di tempo

τ

In aria tranquilla

¥8

seg.

Quattro-cinque.

Intervallo di temperatura di funzionamento

/

/

- Quaranta.

/

+125

°C

4-6

Resistenza dell'isolamento

/

100 V di corrente continua 1 minuto

≥ 100

MΩ

- 4 a 7.

Potenza nominale massima

Pmax

/

≤ 25

mW

Prova di affidabilità

- No

Articolo

Requisiti tecnici

Condizioni di prova e metodo

5-1.

Saldabilità

R25 △R/R≤±2%

Temperatura: 260°C±5°C, tempo:2-3 secondi

5-2.

Resistenza al calore della saldatura

R25 △R/R≤±2%

Temperatura della stufa a stagno: ≤260±5°C, profondità di immersione ≤6 mm, distanza dal corpo, tempo:5±1sec

5-3.

Temperatura allo stato stazionario

R25 △R/R≤±2%

Temperatura: 40 ± 2°C; umidità: 93 ± 2%, tempo: 300 ore

5-4

Prova del ciclo di temperatura

R25 △R/R≤±2%

MF52 anneriscono il termistore 3KOhm 3950 della resistenza termica NTC dell'incapsulamento dell'epossiresina per il sensore di temperatura miniatura 2¥20±3°C×30min 120±3°C×30min×50 cicli

Cinque, cinque.

Immagazzinamento ad alta temperatura

R25 △R/R≤±2%

Temperatura:120±5°C; tempo:300 ore

5 - 6

Immagazzinamento a bassa temperatura

R25 △R/R≤±2%

Temperatura: -20°C; Tempo: 300 ore

5-7

Prova di caduta

Nessun danno visibile

Caduta libera sul pavimento in cemento da un'altezza di 1 m, 5 cicli.

5-8

Prova di piegatura

Piega di 90° il sito di legame del filo e della resina epossidica.

5-9

Prove di trazione

Resistenze fisse ad entrambe le estremità, trazione: 10 ± 1N, tempo: 5 ± 1 sec

Tabella R-T

Tavola di conversione R-T
R25=3±1% B25/50=3950±1%
T(°C) Rmin (KΩ) Rcen (KΩ) Rmax (KΩ) T(°C) Rmin (KΩ) Rcen (KΩ) Rmax (KΩ)
- Quaranta. 87.2093 91.1817 95.2604 - 5 12.3253 12.6319 12.9411
- 39 82.1071 85.7943 89.578 - 4 11.7125 11.9976 12.285
- 38 anni. 77.3288 80.752 84.2628 -3 11.1331 11.3982 11.6654
- 37. 72.8525 76.0313 79.2895 - Due. 10.5852 10.8317 11.08
- 36 anni. 68.6572 71.6095 74.6339 -1 10.0669 10.296 10.5267
- 35 anni. 64.7238 67.4663 70.2742 0 9.5765 9.7895 10.0039
- 34 61.0349 63.583 66.1904 1 9.1063 9.3041 9.503
-33 anni. 57.574 59.9419 62.3636 2 8.6618 8.8454 9.03
- 32 anni. 54.3258 56.5266 58.7761 3 8.2417 8.4121 8.5834
-31 anni. 51.2763 53.3221 55.4121 4 7.8444 8.0026 8.1615
- Trenta 48.4125 50.3145 52.2565 5 7.4685 7.6153 7.7627
- 29 45.6655 47.4313 49.2333 6 7.1128 7.249 7.3857
- 28 anni 43.0892 44.7289 46.4012 7 6.7761 6.9024 7.0292
- 27 40.6723 42.1951 43.7474 8 6.4573 6.5744 6.6919
- 26 anni. 38.4038 39.8184 41.2596 9 6.155 6.2636 6.3725
- 25 36.274 37.5882 38.9265 10 5.869 5.9696 6.0705
- 24 34.2734 35.4946 36.7375 11 5.5976 5.6908 5.7843
- 23 anni 32.3939 33.5288 34.6833 12 5.3405 5.4268 5.5133
- 22 anni 30.6271 31.682 32.7545 13 5.0966 5.1765 5.2566
- 21 anni. 28.9659 29.9465 30.943 14 4.8651 4.9391 5.0132
- Venti 27.4035 28.3152 29.2412 15 4.6455 4.7139 4.7824
- 19 25.9275 26.7749 27.6352 16 4.4369 4.5001 4.5634
- 18 anni. 24.5387 25.3265 26.1258 17 4.239 4.2974 4.3558
- 17 anni. 23.2316 23.9641 24.7069 18 4.051 4.1049 4.1588
- 16 anni. 22.0011 22.6822 23.3725 19 3.8721 3.9218 3.9715
- 15 20.8422 21.4755 22.1171 20 3.7025 3.7483 3.7941
- 14 anni. 19.7502 20.3392 20.9356 21 3.5409 3.5831 3.6253
-13 anni. 18.721 19.2687 19.8231 22 3.3874 3.4262 3.465
- 12 17.7507 18.2601 18.7755 23 3.2413 3.277 3.3127
- 11 16.8357 17.3095 17.7886 24 3.1024 3.1351 3.1678
- 10 15.9725 16.4132 16.8587 25 2.97 3 3.03
-9 15.1569 15.5668 15.9809 26 2.8414 2.8714 2.9014
-8 14.3871 14.7683 15.1533 27 2.7179 2.7478 2.7777
-7 13.6605 14.015 14.3729 28 2.6003 2.6301 2.6599
-6 12.9739 13.3036 13.6363 29 2.4886 2.5182 2.5478
Tavola di conversione R-T
R25=3±1% B25/50=3950±1%
T(°C) Rmin (KΩ) Rcen (KΩ) Rmax (KΩ) T(°C) Rmin (KΩ) Rcen (KΩ) Rmax (KΩ)
30 2.3825 2.4119 2.4413 65 0.6084 0.6244 0.6405
31 2.2815 2.3106 2.3397 66 0.5876 0.6032 0.619
32 2.1853 2.2142 2.2431 67 0.5675 0.5828 0.5983
33 2.0938 2.1224 2.151 68 0.5481 0.5631 0.5782
34 2.0068 2.035 2.0633 69 0.5296 0.5443 0.5591
35 1.9238 1.9517 1.9796 70 0.5119 0.5262 0.5407
36 1.845 1.8725 1.9001 71 0.4947 0.5087 0.5229
37 1.7696 1.7968 1.824 72 0.4783 0.492 0.5059
38 1.6978 1.7246 1.7514 73 0.4626 0.476 0.4896
39 1.6295 1.6559 1.6823 74 0.4472 0.4604 0.4737
40 1.5642 1.5902 1.6162 75 0.4327 0.4456 0.4586
41 1.502 1.5276 1.5532 76 0.4186 0.4312 0.444
42 1.4427 1.4678 1.493 77 0.4051 0.4174 0.4299
43 1.386 1.4107 1.4355 78 0.3919 0.404 0.4162
44 1.3318 1.3561 1.3805 79 0.3795 0.3913 0.4033
45 1.2803 1.3042 1.3282 80 0.3674 0.379 0.3907
46 1.2308 1.2542 1.2777 81 0.3558 0.3671 0.3786
47 1.1838 1.2068 1.2299 82 0.3445 0.3556 0.3668
48 1.1386 1.1612 1.1839 83 0.3338 0.3446 0.3556
49 1.0955 1.1177 1.14 84 0.3234 0.334 0.3448
50 1.0544 1.0761 1.098 85 0.3133 0.3237 0.3342
51 1.0148 1.0361 1.0575 86 0.3039 0.314 0.3243
52 0.977 0.9979 1.0189 87 0.2945 0.3044 0.3145
53 0.9408 0.9613 0.9819 88 0.2855 0.2952 0.3051
54 0.9061 0.9262 0.9464 89 0.2769 0.2864 0.2961
55 0.873 0.8927 0.9125 90 0.2687 0.278 0.2875
56 0.8413 0.8606 0.88 91 0.2607 0.2698 0.2791
57 0.8108 0.8297 0.8487 92 0.2529 0.2618 0.2709
58 0.7817 0.8002 0.8188 93 0.2453 0.254 0.2629
59 0.7537 0.7718 0.7901 94 0.2381 0.2467 0.2554
60 0.7269 0.7447 0.7626 95 0.2311 0.2395 0.248
61 0.7012 0.7186 0.7361 96 0.2244 0.2326 0.241
62 0.6765 0.6935 0.7107 97 0.2179 0.2259 0.2341
63 0.6528 0.6695 0.6863 98 0.2116 0.2195 0.2275
64 0.6303 0.6466 0.6631 99 0.2057 0.2134 0.2212
Tavola di conversione R-T
R25=3±1% B25/50=3950±1%
T(°C) Rmin (KΩ) Rcen (KΩ) Rmax (KΩ) T(°C) Rmin (KΩ) Rcen (KΩ) Rmax (KΩ)
100 0.1998 0.2073 0.215 　 　 　 　
101 0.1942 0.2016 0.2091 　 　 　 　
102 0.1886 0.1958 0.2032 　 　 　 　
103 0.1833 0.1904 0.1976 　 　 　 　
104 0.1781 0.185 0.1921 　 　 　 　
105 0.1733 0.1801 0.187 　 　 　 　
106 0.1685 0.1752 0.182 　 　 　 　
107 0.1639 0.1704 0.1771 　 　 　 　
108 0.1593 0.1657 0.1722 　 　 　 　
109 0.1549 0.1612 0.1676 　 　 　 　
110 0.1507 0.1568 0.1631 　 　 　 　
111 0.1465 0.1525 0.1586 　 　 　 　
112 0.1426 0.1485 0.1545 　 　 　 　
113 0.1387 0.1445 0.1504 　 　 　 　
114 0.1351 0.1407 0.1465 　 　 　 　
115 0.1314 0.1369 0.1426 　 　 　 　
116 0.1279 0.1333 0.1388 　 　 　 　
117 0.1246 0.1299 0.1353 　 　 　 　
118 0.1212 0.1264 0.1317 　 　 　 　
119 0.118 0.1231 0.1283 　 　 　 　
120 0.1149 0.1199 0.125 　 　 　 　
121 0.1119 0.1168 0.1218 　 　 　 　
122 0.1092 0.114 0.1189 　 　 　 　
123 0.1064 0.1111 0.1159 　 　 　 　
124 0.1037 0.1083 0.113 　 　 　 　
125 0.101 0.1055 0.1101 　 　 　 　
