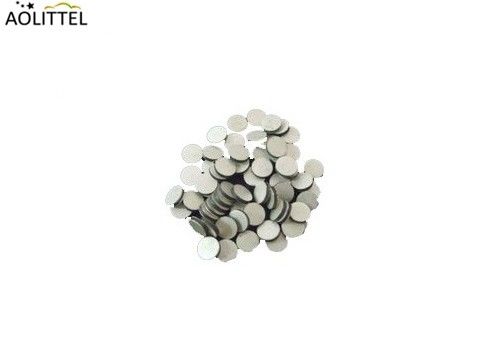

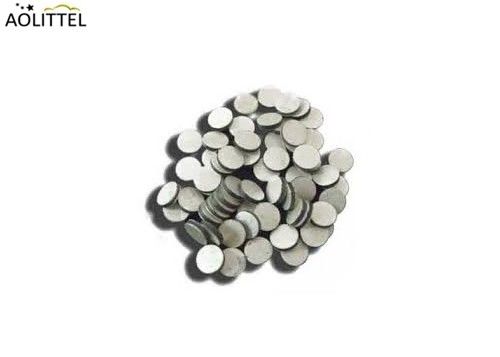

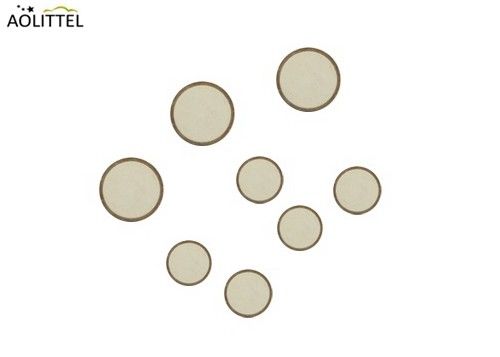

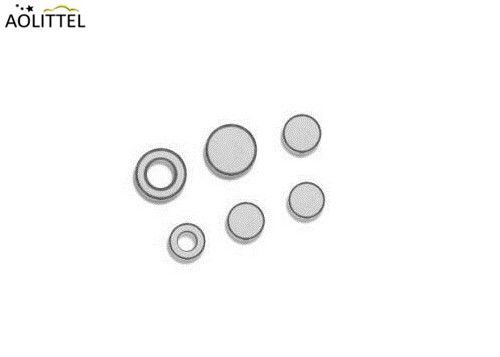

4.8mm Diametro Disco nudo senza piombo NTC termistor 520 Ohm 10% 2850K Per sensore di temperatura automobilistica
Generale
I termistori a disco senza piombo Aolittel offrono un'eccellente stabilità termica ed elettrica con un'ampia gamma di valori di resistenza personalizzabili in base alle proprietà del materiale e alle esigenze del cliente.Queste parti sono ideali per varie applicazioni di uso generale e automobilistiche (AEC-Q200). Disponibile in dimensioni di disco personalizzate e opzioni di stabilità di temperatura multiple.
Questo tipo di prodotto è ampiamente utilizzato in applicazioni automobilistiche e di consumo. La metallizzazione copre completamente le superfici del termistor.Le superfici particolarmente piatte e lisce garantiscono un eccellente contatto elettrico e termico sotto pressione.
- Non si tratta di un problema di sicurezza.
Scarica________
Dimensione
| Numero della parte |
D (mm) |
T(mm) |
| MF12-521K |
4.6-5.0 |
1.1-1.3 |
Proprietà elettrica principale
| Resistenza di potenza zero a 25°C |
520 ± 10% Ω |
| Valore beta |
2850 ± 3% 0K |
| Fattore di dissipazione (δ) |
≥ 4,5 MW/°C |
| Costante di tempo termico t |
≤ 20S |
| Intervallo di temperatura di esercizio |
-40 ̊+125°C |
Caratteristiche elettriche
| Articolo |
Requisiti di prova e metodo |
Requisiti di prestazione |
| Resistenza di potenza zero a 25°C |
Temperatura ambiente: 25°C ± 2°CA) Applicare con tensione di corrente continua ma non farà calore al termistor e quindi testare. |
520 ± 10%Ω |
| Valore beta |
La resistenza di prova a 25°C e 50°C è calcolata come segue:
B=ln(R25/R50)/(1/298.15-1/323.15)
R25= Resistenza a 25,0±0,2°C
R50= Resistenza a 50,0±0,2°C
|
2850 ± 3%0K. |
| Costante di dissipazione termica |
A temperatura ambiente, energia consumata mw/°C ad ogni aumento di 1 grado |
≥ 4,5 MW/°C |
|
Costante di tempo termico
|
Tempo necessario dal calo della temperatura iniziale al 63,2% del valore della temperatura (85°C →47,1°C) |
≤ 20S |
Proprietà meccanica
| Articolo |
Condizioni e metodi di prova |
Requisiti di prestazione |
| capacità di saldatura |
Temperatura del bagno di stagno fuso:255±5°C
Il tempo:2.0±0,5 s
Profundità di immersione: 6 mm di distanza dal corpo
|
Flusso libero e bagnamento della saldatura al piombo per una buona saldabilità |
| Resistenza al calore di saldatura |
Profundità di immersione: 6 mm dal corpo
Temperatura:350±5°C
Il tempo:3.5±0.5sec
|
△R/R≤±10% |
Prova di ambiente e durata
| Stato stazionario umido e caldo |
Mettere in ambiente a temperatura di 40 ± 2 °C, umidità 90 ∼ 95% R.H. per 42 giorni, togliere e mettere a temperatura ambiente per 1h~2h quindi effettuare il test |
Nessun danno meccanico visibile
△R/R ≤ ± 20%
|
|
Provvigione temporanea in bicicletta
|
5 cicli come richiesto di seguito, quindi togliere e mettere a temperatura ambiente per 1h~2h, quindi fare il test
| Temperatura ((°C) |
Tempo (min) |
| -40±5 |
30±3 |
| Temperatura ambiente |
15±3 |
| 125±5 |
30±3 |
|
Nessun danno meccanico visibile
△R/R ≤ ± 20%
|
| Temperatura di tipo soffitto (+ 125 °C) con dissipazione di durata zero |
Orario: ore 1000
Controllo dell'aspetto
Resistenza di potenza zero
|
Nessun danno meccanico visibile
△R/R ≤ ± 20%
|
Caratteristiche e vantaggi
Dischi senza piombo completamente metallizzati
Opzioni multiple di stabilità a temperatura
Soluzioni personalizzate
Applicazione
Automotive
Consumatore
Industria
Pacco
Imballaggio
| Numero della parte |
Imballaggio interno qty ((PC/Bassa) |
Imballaggio in scatola qty ((PC/scatola) |
| MF12-521K |
500 |
5000 |
Condizioni di trasporto
Con coefficiente di temperatura negativo, le scatole termistor consentono in ogni modo il trasporto, ma evitano la pioggia, la neve, direttamente o indirettamente e danni meccanici.
Condizione di stoccaggio
(1)Il termistore con coefficiente di temperatura negativo è conservato in: temperatura 10 ~ + 40 °C, umidità relativa non superiore all'80% dell'ambiente;
(2) Non deve avere acidi, alcali e gas corrosivi o sorgenti di radiazioni, per evitare l'ossidazione dell'elettrodo, influenzare la saldabilità;
(3)La conservazione dei prodotti deve essere effettuata in imballaggi sigillati.
Durata di conservazione
In tali condizioni può essere conservato per un anno.
Progettazione del termistore
Scelta delle resistenze Se l'applicazione è quella di misurare la temperatura intorno a un punto definito, si può scegliere una resistenza nominale unica (ad esempio,tra i valori standard della gamma di prodotti ND presentati alle pagine da 20 a 24)Quando è necessario misurare la temperatura su intervalli selezionati T1 T2, T2 T3, ..., la resistenza corrispondente R1, R2, R3, ... devono essere tali da poter essere localizzati sulla caratteristica R (T) di un materiale NTC esistente (ad esempio tra i materiali standard i cui R (T) sono indicati alle pagine 29-33).Le resistenze devono inoltre essere compatibili con la resistività del materiale e le dimensioni del termistor..
Scelta delle tolleranze
La precisione della misurazione della temperatura determina il calcolo della tolleranza sulla resistenza: R/R = (%/°C).utilizzando il materiale N5 (caratteristica R (T) indicata a pagina 31), richiede una precisione di 1°C nell'intervallo di temperatura 110°C - 120°C. Le tolleranze possono essere calcolate: R110°C /R110°C = 1°C* 2,91%/°C = 2,91% R120°C /R120°C = 1°C* 2,76%/°C = 2.76% *Per le esigenze specifiche, si prega di consultarci.
