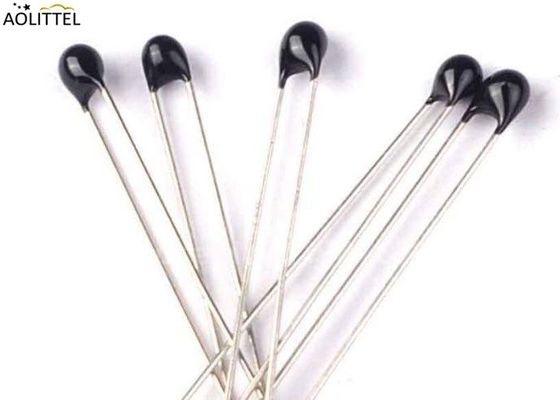

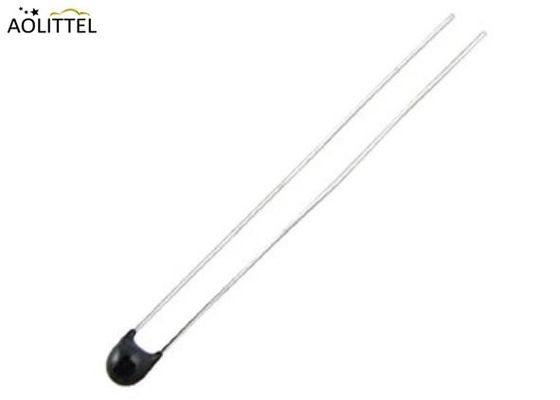

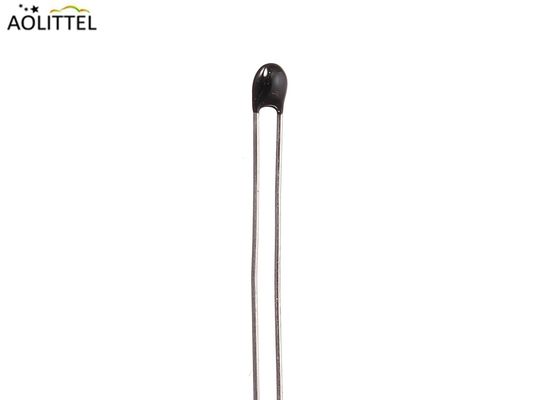

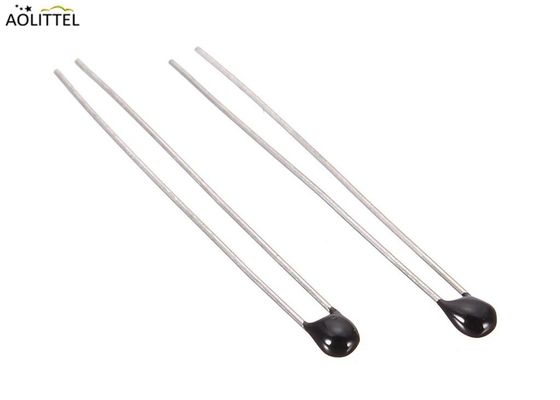

Termistor NTC di precisione universale a forma di perla rivestito di resina epossidica MF52A1 103F3950F 10KOhm Per la misurazione della temperatura
Descrizione
Il termistore NTC della serie MF52 è di piccole dimensioni, rivestito con resina etossilinica con elevata precisione e rapida reazione. I termistori MF52 sono disponibili con 5 stili di piombo in lunghezze standard o personalizzate,adatti a sensori di temperatura normale che hanno un'autosostanza grazie alla forte resistenza al piombo e all'ampia gamma di temperature basata su chip NTC.
- Non si tratta di un problema di sicurezza.
Scarica________
| Membro della famiglia dei termostori NTC |
| - No |
Serie |
Descrizione |
| 1 |
MF72 |
ICL di potenza |
| 2 |
MF73T-1 |
Potenza elevata |
| 3 |
MF73/MF74 |
Potenza super elevata |
| 4 |
MF57 |
Per automobili |
| 5 |
MF11 |
Indennità |
| 6 |
CMF |
Montaggio di superficie |
| 7 |
MF51 |
vetro radiale |
| 8 |
MF51E |
Filato smaltato per termometro |
| 9 |
MF52 |
Misurazione della temperatura di tipo perla |
| 10 |
MF54 |
Tipo di doide di resina plastica |
| 11 |
MF55 |
Tipo di film sottile |
| 12 |
MF58 |
Incapsulazione di vetro assiale |
| 13 |
MF59 |
MELF SMD Shell di vetro |
| 14 |
CWF |
Sensore di temperatura NTC di precisione |
Caratteristiche
Stabilità e affidabilità a lungo termine
Valore B elevato
Buona coerenza e intercambiabilità
Ampia gamma di resistenza:0.1~500KΩ
Ampia gamma di temperature di esercizio: -55 ~ +125°C
Fornisce un sensore di temperatura estremamente preciso.
Compatibile con il termistor NTC di dimensioni 1005 (1,0 mm x 0,5 mm).
Prodotto con una linea di automazione coerente dal piombo all'imballaggio in modo che un prodotto di qualità uniforme possa essere ottenuto a basso costo in grandi quantità.
Dato che questo prodotto ha una forte intensità di piombo con la tecnica di montaggio originale del piombo, si piega al momento dell'uso e può sopportare prontamente la lavorazione, ecc. Il pacchetto di cinta può essere supportato.
Scelta di materiali con molteplici conduttori, tra cui filo di rame in scatola, filo cu smaltato, filo di plastica di florino, filo di PVC, ecc.
Scelta di lunghezza dei condotti personalizzata
Applicazioni
Apparecchi domestici come condizionatore d'aria, frigorifero, congelatore, macchina per il latte di soia, macchina per il pane, macchina per bere.
Regolazione e misurazione della temperatura
Termometri elettronici
Sensore del livello del liquido
Apparecchi e attrezzature mediche
Strumento di controllo della temperatura.
Presente elettronico.
Misuratore elettronico di temperatura e umidità.
Misurazione della temperatura dell'auto.
Calendario elettronico.
Batteria e caricabatterie.
Specificità
B25/50:3950K ((3380K ~ 4150K)
Tipo di montaggio:Through Hole
Temperatura di funzionamento: -55°C ~ 125°C
Imballaggio / Cassa: Bead
Imballaggio: all'ingrosso
Potenza - Max:50mW
Resistenza in Ohm @ 25°C: 10KOhm (1.5k ~ 220k)
| Parte n. |
Resistenza nominale
R25
(KΩ) |
B Valore
(25/50°C)
(K) |
Potenza nominale |
Dissi, Coef.
(mW/°C) |
Constante di tempo termico (S) |
Temperatura di funzionamento.°C) |
MF523100
MF523270
MF523380
MF523470
MF523600
MF523950
MF524000
MF524050
MF524150
MF524300
MF524500 |
0.1-20
0.2-20
0.5-50
0.5-50
1-100
5-100
5-100
5-200
10-250
20-1000
20-1000 |
3100
3270
3380
3470
3600
3950
4000
4050
4150
4300
4500 |
≤ 50 |
≥ 20
Nel silenzio |
≤ 7
Nel silenzio |
- 55°C- +125°C |
Commento:
* B Valore (25/50C) errore è ± 1% per i componenti con tolleranza di resistenza nominale di ± 1% e ± 2% per tutti gli altri.
Nota:* Le due estremità del filo di piombo non possono sopportare un'attrazione troppo forte a causa delle piccole dimensioni e del punto saldato in serie di MF52.* Soldare almeno 5 mm dal fondo del filo.
Dimensione (unità: mm)
A: Stagno. Acciaio.
| Codice |
D
massimo |
L1
massimo |
L2
min |
d
+/- 0.05 |
F
+/- 0.5 |
| A1 |
2.5 |
4.0 |
25 |
0.3 |
1.7 |
| A2 |
3 |
4.5 |
25 |
0.45 |
2.2 |
B: fili di cuoio smaltato
| Codice |
D
massimo |
L1
massimo |
L2
min |
L3+/- 1 |
d
+/- 0.05 |
| B1 |
2 |
3.5 |
Cliente specificato |
3 |
0.2 |
| B2 |
3 |
4 |
Cliente specificato |
3 |
0.3 |
C: filo fluorinoplastico ad alta temperatura
| Codice |
D
massimo |
L1
massimo |
L2
min |
L3+/- 1 |
d
+/- 0.05 |
| C1 |
3 |
7.5 |
Cliente specificato |
5 |
0.26 |
| C2 |
4 |
7.5 |
Cliente specificato |
5 |
0.32 |
E: piombo e testa secondo le specifiche
| Codice |
D
massimo |
L1
massimo |
L2
min |
L3+/- 1 |
d
+/- 0.05 |
| E1 |
Cliente specificato |
Cliente specificato |
Cliente specificato |
5 |
Cliente specificato |
| E2 |
Cliente specificato |
Cliente specificato |
Cliente specificato |
5 |
Cliente specificato |
F: Stile a telaio a piombo stagnato
| Codice |
D
massimo |
L1
massimo |
L2 +/- 1.5 |
d
massimo |
F
+/- 0.5 |
Tmax |
| F |
3.8 |
9.5 |
17 |
0.5 |
2.5 |
3.5 |
Requisiti meccanici
| Articolo |
Requisiti |
Metodo di prova |
| 1- Capacità di soldato |
I terminali devono essere uniformemente conservati e la sua superficie ≥ 95% |
Immergere i terminali NTC a una profondità di 15 mm in un bagno di saldatura di 245 ± 5 °C e a 6 mm di distanza dal corpo NTC per 3 ± 0,5 s (vedere IEC68-2-20 / GB2423.28 Ta) |
| 2.Resistenza al calore della saldatura |
Niente danni meccanici visibili.
ΔR/RN ≤ 20%
(ΔR = ∆RN-RN')
|
Immergere i terminali NTC a una profondità di 15 mm in un bagno di saldatura a 260 ± 5 °C e a 6 mm sotto il corpo NTC per 3 ± 0,5 s. Dopo aver recuperato 4-5 ore a 25 ± 2 °C.Il valore di resistenza di potenza nominale zero RN" deve essere misurato.
(cfr. IEC68-2-20 /GB2423.28 Tb)
|
| 3.Forza del terminale di piombo |
Nessuna fuga.
ΔR/RN ≤ 20%
(ΔR = ∆RN-RN')
|
Afferrare il corpo e applicare una forza gradualmente a ciascuna condotta fino a 10N e quindi mantenere per 10sec,Tenere il corpo e applicare una forza a ciascun piombo fino a 90° lentamente a 5N nella direzione dell'asse di piombo e quindi mantenere per 10secDopo aver recuperato 4 o 5 ore a 25 ± 2 °C, si misura il valore nominale di resistenza di potenza zero RN'.
(cfr. IEC68-2-21/GB2423.29 Ua / Ub)
|
Prova di affidabilità
| Articolo |
Requisiti |
Metodo di prova |
| 1.Temp. Test in bicicletta |
Niente danni meccanici visibili.
ΔRN / RN ≤ 20%
(ΔR = ∆RN-RN')
|
Ta:-40±3°C/ 30min→25±2°C/ 5min→ Tb:160±3°C/ 30min→25±2°C/ 5min Cicli: 5 volte
Dopo un recupero di 4 o 5 ore a 25 ± 2 °C, si misura il valore di resistenza di potenza nominale zero RN'.
|
| 2.Verifica del ciclo elettrico |
Temperatura ambiente: 25°C ± 2°C.
Cicli: 2.000 volte On / Off: 5 s / 55 s
Corrente di prova: 7A
Dopo un recupero di 4 o 5 ore a 25 ± 2 °C, si misura il valore nominale di resistenza di potenza zero RN'.
|
| 3.Prove di durata di carico (resistenza) |
Temperatura ambiente: 25°C ± 2°C; 7A/ 1.000± 24h
Dopo un recupero di 4 o 5 ore a 25 ± 2 °C, si misura il valore di resistenza di potenza nominale zero RN'.
|
| 4. Prova di umidità |
Niente danni meccanici visibili.
ΔRN / RN ≤ 20%
(ΔR = ∆RN-RN')
|
Intervallo di temperatura ambiente: 40°C±2°C
R.H.:93±3%, tempo di energia:1000±24 h
Dopo un recupero di 4 o 5 ore a 25 ± 2 °C, si misura il valore di resistenza di potenza nominale zero RN'.
|
Pacco.
Imballaggio alla rinfusa:
| Imballaggio |
Metodo di imballaggio |
| Altri prodotti |
500 pcs/polybag |
Condizioni di conservazione:
- Temperatura: -10°C+40°C
- Umidità: ≤ 70% RH
- Durata: ≤ 6 mesi (primo ingresso/primo uscita)
- Luogo:
Non esporre i componenti alle seguenti condizioni, altrimenti potrebbe verificarsi un deterioramento delle caratteristiche.
1) Gas corrosivo o gas disossidante.
2) Gas infiammabili ed esplosivi.
3) Olio, acqua e liquidi chimici.
4) Sotto il sole
