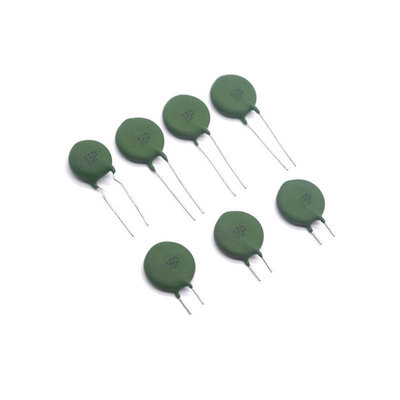

Resistenza positiva MZ21- P500RMN del termistore del termistore 18MM ptc di coefficiente di temperatura di MZ31 16P

Numero di modello:MZ31 serie 15P, 16P,19P tipo

Funzione:Termistore PTC speciale per la protezione da sovraccarico e sovraccarico delle macchine di saldatura.

Parametri tecnici del termistore PTC di protezione da sovraccarico della saldatrice:

16P resistenza nominale R25: convenzionale 6 Ω, anche 3,7 Ω, 5 Ω, 7 Ω, 10 Ω, 12 Ω, 15 Ω

15P, 19P resistenza nominale: convenzionale 15P 101R-100Ω, 19P 101R-100Ω, anche 39 Ω, 50 Ω, 120 Ω

Permettere una deviazione della resistenza R25: 100 Ω ± 30%, altri: ± 25 %

Potenza nominale: 0,5 W

I tre modelli di cui sopra sono tutti utilizzati per la protezione dal sovraccarico di corrente delle macchine di saldatura, solo diverse dimensioni della macchina di saldatura utilizzano diversi modelli di termistor PTC.

I termistor PTC della serie MZ31 15P, 16P, 19P sono termistor di sicurezza milioni di volte di protezione automatica del circuito, recuperabilità, utilizzo ripetuto e senza azionamento,il rumore o il componente protettivo in grado di proteggere e ripristinare automaticamente da temperature e corrente anormali, che si chiamava "fuse di ripristino automatico" e "fuse di 10.000 volte". Ripristinabilità, utilizzo ripetuto, e nessun grilletto, rumore o scintille.

Quando il circuito è in stato normale, la corrente che passa attraverso il termistor PTC è inferiore alla corrente nominale e il termistor PTC è normale e la resistenza è piccola.Non influisce sul normale funzionamento del circuito protettoQuando il circuito non funziona e la corrente supera notevolmente la corrente nominale, il termistor PTC si riscalda improvvisamente ed è in uno stato di elevata resistenza.Il circuito è scollegato per proteggere il circuito dai danniQuando il guasto viene eliminato, il termistore PTC ritorna automaticamente a uno stato di bassa resistenza e il circuito torna al normale funzionamento.

IV Dimensione complessiva del termistor MZ31 MZ32 PTC SY 16P

V Curva delle caratteristiche del termistor MZ31 MZ32 PTC SY 16P

VII Vantaggio del termistor MZ31 MZ32 PTC SY 16P

1Protezione automatica del circuito, può riprendere costantemente,

2. senza contatto, senza rumore e senza fiamma,

3- Reagisce velocemente.

4. con prestazioni migliori di protezione da sovratensione,

5.un ampio intervallo di tensione di funzionamento,

6.piccola resistenza costante,

7corrente nominale bassa,

8.piccola resistenza,piccole dimensioni,

9.stabile per molto tempo,

10.non è necessario ripristinare l'alimentazione dopo la protezione da sovraccarico,

11.ampia gamma di temperature di funzionamento, da 0 a +60°C (V=Vmax), da -25 a +125°C (V=0),

12.RoHS conforme.

Termistor PTC speciale per la protezione contro il sovraccarico della saldatrice

Aspetto e dimensioni ((In: mm)

15P termistore:

il diametro del prodotto finito è di 15,5-16,0 mm, la dimensione dello stampo è di 16 mm.

La distanza tra i piedi è di 7,5 ± 0,5 mm.

Lunghezza del piede: la lunghezza del piede tagliato è di 5 mm.

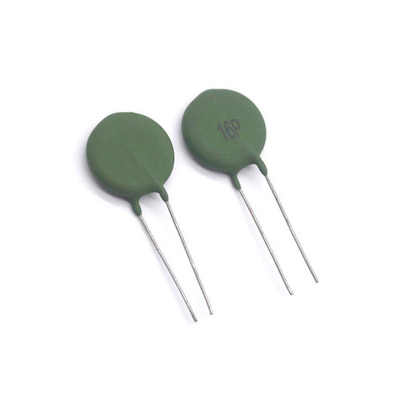

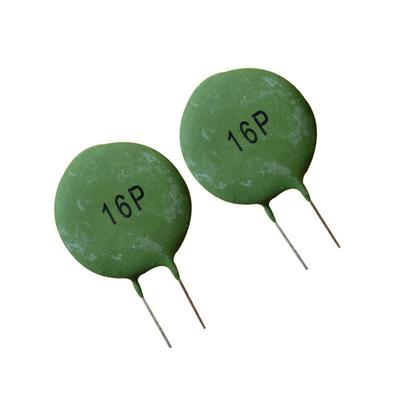

16P Thermistor: diametro del prodotto finito 17-17.5 mm, dimensione dello stampo 20 mm.

La distanza tra i piedi è di 5 ± 0,5 mm.

Lunghezza del piede: la lunghezza del piede tagliato è di 8 mm.

19P termistore:

Il diametro del prodotto finito è di 17,5-18 mm, la dimensione dello stampo è di 20 mm.

La distanza tra i piedi è di 7,5 ± 0,5 mm.

Lunghezza del piede: la lunghezza del piede tagliato è di 6 mm.

Il 16P è più sottile del 15P e il 19P è più spesso del 15P e del 16P.


VIII Applicazione del termistor MZ31 MZ32 PTC SY 16P

La saldatura a inverter è sempre più diffusa nel mondo, dato che la tecnologia necessaria per la fabbricazione, tuttavia, una buona protezione può assicurare la buona funzione a lungo termine della saldatura a inverter.Possiamo fornire tutti i componenti per la protezione da sovracorrente / sovratensioneDi seguito sono elencati i nostri clienti per il vostro riferimento:

VIIII Processo di fabbricazione del termistor MZ31 MZ32 PTC SY 16P

Pesatura ⇒ Fresatura a sfera ⇒ Presinteraggio ⇒ Granulazione ⇒ Formazione ⇒ Sinterizzazione ⇒ Aggiunta di elettrodi ⇒ Resistenza
sorteggio ⇒ linea di pressione ⇒ isolamento del pacchetto ⇒ montaggio ⇒ resistenza al rilevamento della tensione ⇒ resistenza
Ispezione ⇒ Ispezione finale ⇒ Imballaggio ⇒ Immagazzinamento.


X Numero di altra parte del termistor MZ31 MZ32 PTC SY 16P

MZ11-10N12RH250,MZ11-10N18RH265,MZ11-10N22RH265,MZ11-10P15RH265,MZ11-10P39RH265
L'indice di concentrazione di CO2 è calcolato in base al calcolo dell'indice di concentrazione.
WMZ12A-10RM180,WMZ12A-10RM220,WMZ12A-12RM090,WMZ12A-12RM170,WMZ12A-15RM070,
WMZ12A-15RM130,WMZ12A-15RM145,WMZ12A-15RM160,WMZ12A-15RM200,WMZ12A-18RM150,
WMZ12A-20RM070,MZ212A-20RM085,MZ23-20RM100,MZ25-20RM145,WMZ12A-22RM100,
WMZ12A-22RM120,WMZ12A-22RM130,WMZ12A-22RM180,MZ25-25RM055,MZ25-25RM060,
WMZ12A-25RM065,MZ25-25RM085,MZ25-25RM100,MZ25-25RM120,WMZ12A-33RM110,WMZ12A-35RM060,
MZ23-35RM090,WMZ12A-39RM085,WMZ12A-39RM100,MZ23-40RM080,WMZ12A-47RM055,WMZ12A-47RM090,
WMZ12A-50RM060,MZ23-50RM070,MZ23-50RM075,WMZ12A-55RM060-MZ23-55RM070,WMZ12A-62RM050,
WMZ12A-62RM075, WMZ12A-68RM045, WMZ12A-68RM050, WMZ12A-68RM055, WMZ12A-68RM060,
WMZ12A-75RM045, WMZ12A-82RM040, WMZ12A-68RM060, WMZ12A-101M030, WMZ12A-101M035,
WMZ12A-101M040, WMZ12A-101M045, WMZ12A-101M050, WMZ12A-101M055, WMZ12A-121M030,
WMZ12A-121M035,WMZ12A-121M050,WMZ12A-151M025,WMZ12A-151M030,WMZ12A-151M035,
WMZ12A-151M040,WMZ12A-221M020,WMZ12A-221M025,WMZ12A-471M006,WMZ12A-681M005,
WMZ12A-102M004, WMZ12A-152M003, WMZ12A-222M002
