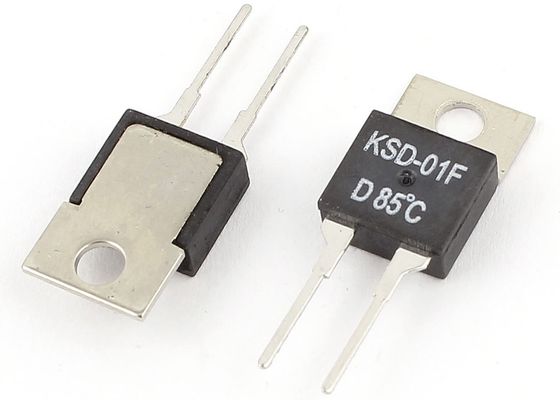

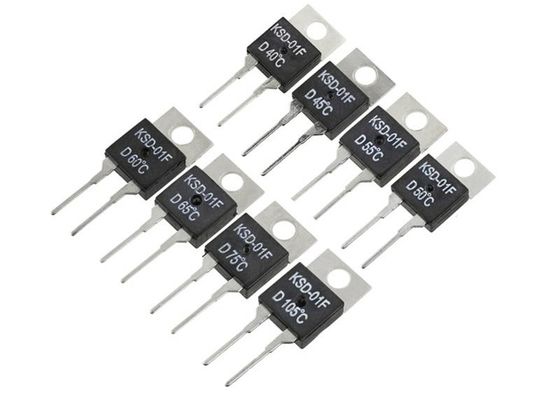

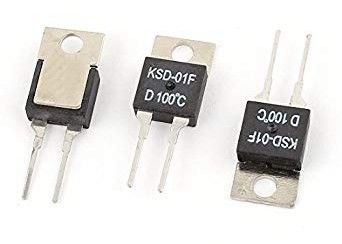

TO-220 Pacchetto KSD-01F 85C NC Normal Chiuso Auto Reset Bimetallo Controllo della temperatura Switch Termostato Fuse di taglio termico
KSD-01F protector di temperatura min ̇ applicazione
Il termostato KSD-01F è applicabile alle apparecchiature elettriche, ai prodotti elettrici, agli elettrodomestici, alla protezione del controllo della temperatura, al sovraccarico termico nella scheda di circuito, all'alimentazione delle comunicazioni,alimentazione di commutazione- alimentazione UPS, alimentazione medica, alimentazione di fuoco, alimentazione del modulo, apparecchiature di amplificazione audio, vari tipi di dispositivi ricaricabili, raddrizzatori, inverter, apparecchiature di saldatura,apparecchiature elettroniche per strumenti aerospaziali , attrezzature di automazione, militari, controllo della temperatura o protezione della temperatura dei prodotti commerciali.
- Forniture di alimentazione - Dispositivi medici - Attrezzature di prova
- Refrigerazione - HVAC - PCB
- Non è un problema.
Scarica_______
Dimensione (mm)
Tabella di taratura della temperatura
| Temperatura |
Temperatura di funzionamento |
Ripristinare la temperatura |
Temperatura |
Temperatura di funzionamento |
Ripristinare la temperatura |
| 15C |
15±3C |
≥ 5C |
20C |
20±3C |
≥10C |
| 30C |
30±3C |
≥ 20C |
80C |
80 ± 5 °C |
55 ± 15 °C |
| 35C |
35 ± 3,5 °C |
≥ 25C |
85C |
85 ± 5 °C |
60 ± 15 °C |
| 40C |
40±4C |
≥ 30 °C |
90 °C |
90 ± 5 °C |
65 ± 15 °C |
| 45C |
45±4,5C |
≥ 33C |
95C |
95 ± 5 °C |
70 ± 15 °C |
| 50C |
50 ± 5 °C |
≥ 35C |
100C |
100 ± 5 °C |
70 ± 15 °C |
| 55C |
55±5C |
42±6C |
105C |
105 ± 5C |
75 ± 15 °C |
| 60C |
60±5C |
45 ± 8C |
110C |
110±5C |
75 ± 15 °C |
| 65C |
65±5C |
48 ± 10 °C |
115C |
115±5C |
80 ± 15 °C |
| 70C |
70 ± 5 °C |
50±12C |
120 °C |
120±5C |
85 ± 15 °C |
| 75C |
75 ± 5 °C |
53±14C |
125C |
125±5C |
95±15C |
| 30C |
30±3C |
≥ 20C |
80C |
80 ± 5 °C |
55 ± 15 °C |
Specificità
1) Tipo di contatto: normalmente chiuso o normalmente aperto
2) Classificazione elettrica: AC 250V 2A, AC 120V 2A; DC 48V 1A; DC 5V 0,02A
3) Intervallo di temperatura di funzionamento: 0~130°C,errore ±3°C ±5°C
4) Temperatura di ripristino (valore di differenza con la temperatura di funzionamento): 8~35°C
5) Temperatura dell'ambiente: -55°C - +180°C
6) Temperatura di surriscaldamento: 250°C/momento
7) Resistenza di contatto: ≤ 50 mΩ
8) Resistenza di isolamento: ≥ 100 mΩ
9) tensione di resistenza dielettrica: ≥ 1500V
10) Peso < 2 g
11) Cicli di vita: ≥ 10.000 volte
Caratteristiche
Questo termostato a disco bimetallico è progettato per il rilevamento della superficie o dell'aria dei circuiti stampati e dei dissipatori di calore ed è disponibile in configurazione normalmente aperta o normalmente chiusa.
- Intervallo di temperatura 0 °C 130 °C
- Rohs conformi alla direttiva UE 2002/95/CE
- TO-220 standard internazionale di confezione elettronica
- Capacità di 100K cicli
- progettati per il rilevamento delle superfici o dell'aria dei circuiti stampati e dei dissipatori di calore
- Disponibile in configurazione normalmente aperta / normalmente chiusa
Descrizione
La serie KSD-01F è un termostato bimetallico SPST ad azione rapida e conforme alla RoH che fornisce capacità di rilevamento accurate in un singolo dispositivo..Pertanto possono essere posizionati e saldati automaticamente in un pick/place applicazioni, ideale per circuiti stampati
