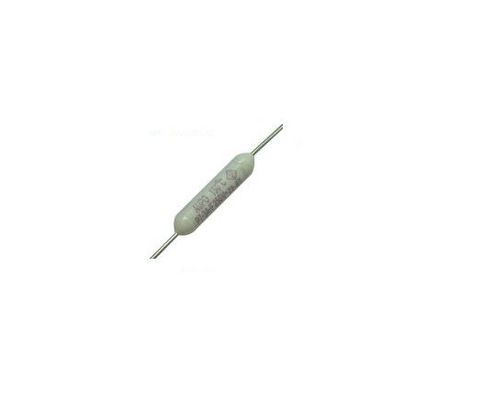

TCO P5-3A-F 3A 250V Cutoff 135C Fuse ceramica per scaldabagno a gas intelligente
Generale
Gli collegamenti termici TCO sono utilizzati per prevenire incendi causati da generazione anormale di calore da circuiti e altri prodotti elettrici che producono calore.Sono dei fusibili termici non resettabili che aprono contatti elettrici quando le temperature superano il livello specificato.
Principio di funzionamento
Quando la temperatura ambiente sale alla temperatura di funzionamento, l'elemento termico si scioglie e le molle spostano il contatto e aprono il circuito in modo permanente
Dimensione
| Serie |
Dimensione ((mm) |
| a) |
b |
c |
d |
e |
| P-F |
9.0±0.5 |
38 ± 3 |
Φ0,54±0.5 |
Φ2,5±0.1 |
3.3 o inferiore |
| P-1A-F |
6.5±0.5 |
38 ± 3 |
Φ0,54±0.5 |
Φ2,1 ± 0.1 |
2.4 o inferiore |
| P-3A-F |
10.0±0.5 |
38 ± 3 |
Φ0,6±0.02 |
Φ3,0±0.1 |
3.3 o inferiore |
Dati tecnici
| Modello NO |
Temperatura di funzionamento nominale. |
Temperatura di fusione |
Temperatura di tenuta |
Temperatura massima |
Corrente nominale |
Voltaggio nominale |
| |
(Tf) |
|
(T) |
(Tm) |
(Ir) |
(Ur) |

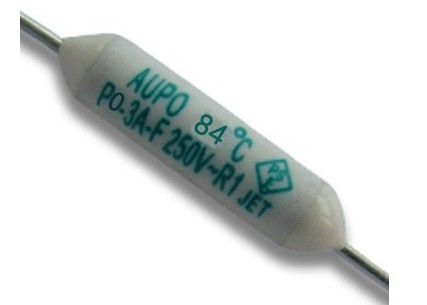

| P0-3A-F |
84°C |
82 ± 2°C |
65°C |
200°C |
3A |
250 V |
| P1-3A-F |
102°C |
98±2°C |
80°C |
200°C |
3A |
250 V |

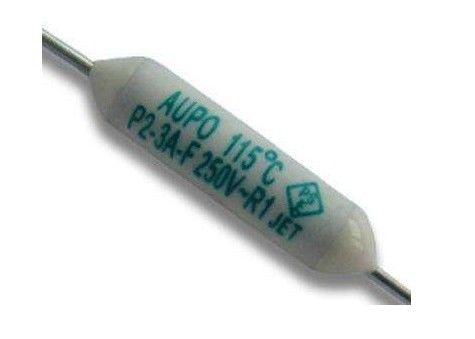

| P2-3A-F |
115°C |
112±3°C |
95°C |
200°C |
3A |
250 V |
| P3-3A-F |
125°C |
120±3°C |
105°C |
200°C |
3A |
250 V |
| P4-3A-F |
130°C |
126±2°C |
107°C |
200°C |
3A |
250 V |

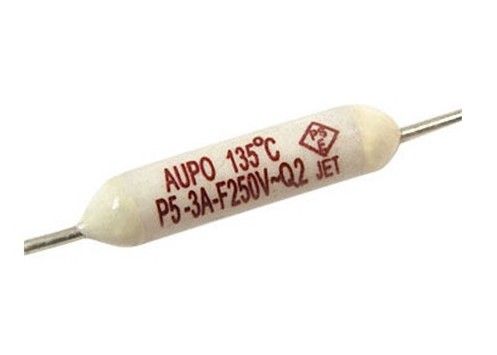

| P5-3A-F |
135°C |
131 ± 3°C |
115°C |
200°C |
3A |
250 V |
| P9-3A-F |
138°C |
135 ± 2°C |
115°C |
200°C |
3A |
250 V |
| P7-3A-F |
150°C |
145±3°C |
128°C |
200°C |
3A |
250 V |
| P12-3A-F |
145°C |
140±2°C |
126°C |
200°C |
3A |
250 V |
Applicazioni
• elettrodomestici e apparecchi di riscaldamento
• Prodotti di bobinazione e alimentatori
• attrezzature per ufficio e apparecchi di telecomunicazione
• Automobili e altri componenti elettronici
Precauzioni
• Le curve dei condotti devono essere almeno a 3 mm dal corpo del TCO.
• Durante la saldatura si deve prestare estrema attenzione, utilizzare un dissipatore termico ed evitare di riscaldare al di sopra di Tf -24°C.
• La parte metallica del TCO è elettrica e può richiedere isolamento.
• Non usare in liquidi o gas velenosi come acido solforico o ossido nitroso.
• Non collegare il riscaldatore direttamente al taglio.
Determina la giusta serie
• Tp: temperatura massima del prodotto al quale deve essere fissato un taglio.
• Th: Intervallo di temperatura sicuro per l'uso del taglio.
• Ts: 24oC (Tp-Th) (Applica 35oC per il valore di Ts quando Tp è superiore a 170oC)
• Per: la temperatura di riscaldamento causata da carico elettrico (si prega di fare riferimento alla curva di correlazione temperatura / corrente)
• +a: 1. auto riscaldamento del filo di piombo 2. struttura della ventilazione o dell'aria stagna 3. posizione del terminale di collegamento 4. spessore del materiale di rivestimento isolato 5.Valore di condizione ottimale considerando le variazioni di tensione elettrica
Tp + Ts + To + a = Temperatura applicabile
