Alloggio ceramico del fusibile termico assiale di taglio di 102 gradi con la resistenza interna bassa

1000 pezzi
MOQ
Negoziabile
prezzo
Alloggio ceramico del fusibile termico assiale di taglio di 102 gradi con la resistenza interna bassa
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo di fusibile: Fusibile termico di taglio
Funzioni temporaneo: 102C
Corrente nominale: 1A
Tensione nominale: 250 V
Forma: azionario
Materiale: Pellet
Evidenziare:

un fusibile termico di volta

,

fusibile termico di aupo

Informazioni di base
Luogo di origine: La Cina
Marca: AUPO
Certificazione: UL CUL VDE PSE CCC KTL
Numero di modello: P1-1A-F
Termini di pagamento e spedizione
Imballaggi particolari: Alla rinfusa
Tempi di consegna: 1-2 settimane
Termini di pagamento: T / T, Paypal
Capacità di alimentazione: 1000KKPCS
Descrizione di prodotto

AUPO Pellet Thermal Cutoff Fuse TF Cutoff Circuit Breakers 102°C 250V 1A P1-1A-F Fuse a temperatura ceramica resistente

Caratteristiche chiave

* Tipo: assiale

* Materiale: alloggiamento in ceramica

* Corrente nominale: 1A

* Tensione nominale: 250V

* Temperatura di funzionamento: 102°C

* Certificazioni: UL, cUL, VDE, CCC, KTL, PSE

* Conformi alla direttiva RoHS e REACH

Alloggio ceramico del fusibile termico assiale di taglio di 102 gradi con la resistenza interna bassa 0

Dimensione

Alloggio ceramico del fusibile termico assiale di taglio di 102 gradi con la resistenza interna bassa 1

Serie Dimensione ((mm)
a) b c d e
P-F 9.0±0.5 38 ± 3 Φ0,54±0.5 Φ2,5±0.1 3.3 o inferiore
P-1A-F 6.5±0.5 38 ± 3 Φ0,54±0.5 Φ2,1 ± 0.1 2.4 o inferiore

Prestazioni elettriche

Modello NO Temperatura di funzionamento nominale. Temperatura di fusione Temperatura di tenuta Temperatura massima Corrente nominale Voltaggio nominale
PN (Tf) (T) (Tm) (Ir) (Ur)

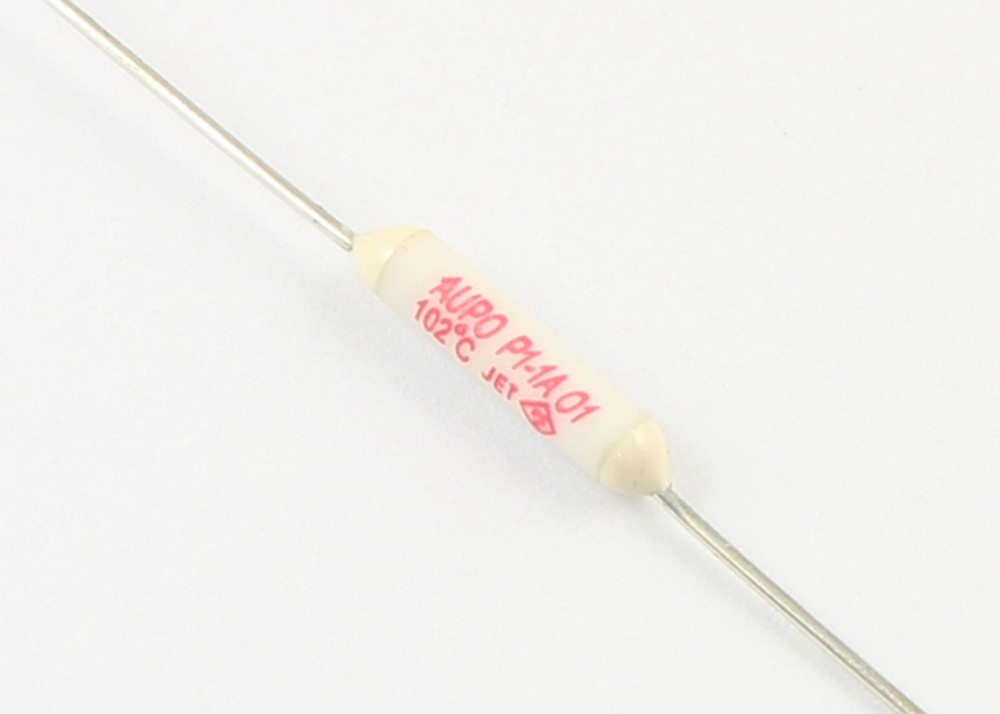

P1-1A-F 102°C 98±2°C 80°C 200°C 1A 250 V

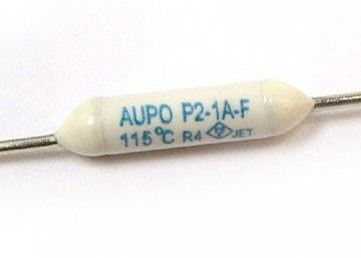

P2-1A-F 115°C 112±3°C 99°C 200°C 1A 250 V

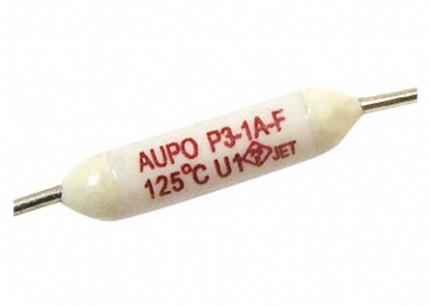

P3-1A-F 125°C 120±3°C 105°C 200°C 1A 250 V
P4-1A-F 130°C 126±2°C 107°C 200°C 1A 250 V
P5-1A-F 135°C 131 ± 3°C 115°C 200°C 1A 250 V
P9-1A-F 138°C 135 ± 2°C 118°C 200°C 1A 250 V

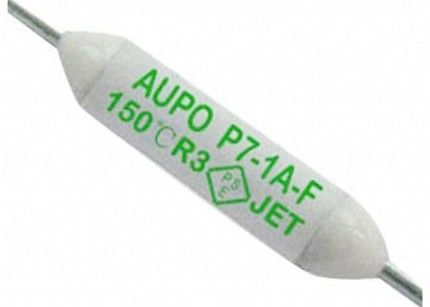

P7-1A-F 150°C 145±3°C 128°C 200°C 1A 250 V
P12-1A-F 145°C 140±2°C 126°C 200°C 1A 250 V

Applicazione

Trasformatori, solenoidi, ventilatori, ventilatori elettrici, piccoli motori elettrici, asciugatrici, elettrodomestici a gas, luci fluorescenti, rasoi elettrici, adattatori, apparecchi di riscaldamento, IC, batterie, ecc.Il TCO può essere utilizzato anche per la protezione dal surriscaldamento.

Applicazioni di progettazione

1. Utilizzare il TCO all'interno della loro temperatura specificata e le valutazioni elettriche.

1) Utilizzare il TCO alla temperatura massima di funzionamento specificata nella specifica individuale.L'uso del TCO a una temperatura superiore alla temperatura massima di funzionamento può causare un'apertura precoce o un ritardo nell'apertura..

• Quando il TCO è utilizzato continuamente a una temperatura vicina alla temperatura di funzionamento, il TCO può funzionare durante l'uso.

• Quando il TCO è utilizzato continuamente a una temperatura superiore alla temperatura massima di funzionamento, il TCO può essere degradato e potrebbe non funzionare normalmente alla temperatura specificata.

2) La temperatura di tenuta è definita come la temperatura massima alla quale il TCO è attivato continuamente alla corrente nominale per 168 ore.Il TCO non può essere utilizzato per più di 168 ore al di sopra della temperatura di conservazione.

3) L'apparecchiatura deve essere progettata in modo che il suo sovraccarico non superi il limite di temperatura massima dopo il funzionamento del TCO.

4) Se il TCO viene attivato da una tensione superiore alla tensione nominale o da una corrente superiore alla corrente nominale, il TCO produce un calore eccessivo, con conseguente apertura precoce.L'arco generato in tali condizioni di funzionamento si tradurrà in un aspetto anormale (fessura sul corpo) e insufficiente isolamento.

• Quando il TCO è operato in modalità anormale mentre la tensione nominale e/o la corrente nominale sono superate, non può interrompere il circuito.

5) L'elemento termico può essere trasformato e il TCO può aprirsi quando viene utilizzato in un ambiente da cui si ripete un eccessivo cambiamento di temperatura (come all'aperto).Indagare l'ambiente in cui viene utilizzato il TCO.

6) Se si prevede l'applicazione di un sovraccarico transitorio, ripetere le prove nelle condizioni peggiori.

7) Il TCO non può essere utilizzato come fusibile sensibile alla corrente.

2Per sfruttare appieno la funzione del TCO, è necessario selezionare un TCO adeguato per ogni applicazione di apparecchiatura.

1) Le prove devono essere ripetute per l'apparecchiatura finita per confermare che il TCO funziona come previsto.mettere il corpo principale del TCO e i fili di piombo (terminals) il più vicino possibile alla fonte di calore e al luogo in cui il TCO è riscaldato uniformementeSe le temperature trasferite al corpo principale e ai fili di conduzione (terminals) sono molto diverse l'una dall'altra, può verificarsi un funzionamento difettoso.causando arco e deterioramento dell'isolamento.

3. evitare l'applicazione di eccessive vibrazioni e sollecitazioni meccaniche al TCO. Altrimenti possono verificarsi guasti della lega fusibile o dei fili a piombo o danni al corpo principale.

4I seguenti punti 1) e 2) sono precauzioni per il TCO di tipo sottile (serie MP e MU)

1) quando il TCO è montato nell'apparecchiatura, il corpo e i terminali TCO devono essere fissati correttamente; ciò può causare la rottura dell'elemento termico e/o dei terminali o danni al corpo TCO;o altro guasto quando il corpo o i terminali non sono correttamente collegati- evitare il trasporto in condizioni di connessione di un solo lato del terminale e dell'apparecchiatura, in quanto potrebbe causare la rottura dell'elemento termico e/o dei terminali, o danni al corpo TCO,o altri guasti dovuti alle vibrazioni o alle sollecitazioni meccaniche sul veicolo.2) Quando il TCO è montato nell'apparecchiatura, i terminali devono essere allineati con la carrozzeria.Anche dopo l'assemblaggio del TCO nell'apparecchiatura, evitare di tirare, piegare, spingere e torcere il corpo TCO e i terminali per non causare la rottura dell'elemento termico e/o dei terminali o danni al corpo TCO.

5Quando si sigilla il TCO complessivo con resina, si seleziona una resina che non corrode i sigilli o i fili di piombo (terminals).determinare le condizioni di fissaggio ripetendo la prova con il prodotto finale per verificare se le proprietà della resina (e.g. di espansione, contrazione e temperatura di raffreddamento) influenzano il TCO e se il TCO possa funzionare normalmente.

6- quando si immerge una apparecchiatura con un TCO in vernice o solvente e si asciuga, si ripete la prova per verificare se il vernice o il solvente utilizzati hanno sciolto il rivestimento del TCO o hanno causato danni,come le crepe, prima di eseguire nuovamente il trattamento.

7Non usare nei seguenti ambienti.

1) In liquidi quali acqua, olio, solventi chimici e organici

2) alla luce diretta del sole, all'aperto o in ambienti polverosi

3) Nei luoghi in cui si verifica la condensazione dell'acqua

L'utilizzo nei seguenti ambienti può influenzare le prestazioni del TCO; verificare le prestazioni e l'affidabilità prima dell'utilizzo in produzione.

(1) In luoghi pieni di gas corrosivi come la brezza marina, Cl2, H2S, NH3, SO2 e NO2

(2) In ambienti con elevata elettricità statica e/o forti onde elettromagnetiche.

8Non utilizzare il TCO nelle apparecchiature aerospaziali, nelle apparecchiature per l'energia atomica, nelle armi militari, nelle apparecchiature di salvataggio, nelle automobili, ecc.
