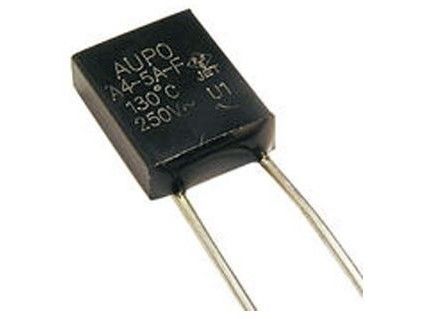

Un colpo a bassa resistenza di dimensioni compatte AUPO Cutoff termico Fuse Link Tf 130°C 250V 5A A4-5A-F con temperatura certificata a livello mondiale
Protezione da temperatura limite superiore
Il fusibile termico Aupo, il fusibile termico originale di Therm-O-Disc, offre la più ampia combinazione di temperature e carichi elettrici certificati a livello globale, nonché la più ampia gamma di pacchetti,Le misure previste sono state adottate in base alle seguenti condizioni:.
Caratteristiche
• Temperature e carichi elettrici certificati a livello mondiale
• Un solo colpo taglia l'energia elettrica
• Capacità di interruzione di corrente fino a 25 ampere @ 250VAC
• Bassa resistenza
• Dimensioni compatte
• conformità RoHS,UL,CUL,CCC,KTL,PSE,VDE
Principio di funzionamento
Il meccanismo di attivazione del fusibile termico è un pellet esclusivamente formulato, elettricamente non conduttivo.il pellet solido mantiene chiusi i contatti a mollaQuando viene raggiunta una temperatura predeterminata, il pellet si scioglie, permettendo alla molla di compressione di rilassarsi.
Dopo che il fusibile termico ha aperto un circuito, il fusibile deve essere sostituito. Questa procedura di sostituzione deve includere la correzione della condizione di guasto prima che il prodotto venga nuovamente utilizzato.
Dimensione (mm)
Classificazione elettrica
| Modello NO |
Temperatura di funzionamento nominale. |
Temperatura di fusione |
Temperatura di tenuta |
Temperatura massima |
Corrente nominale |
Voltaggio nominale |
| P/N |
(Tf) |
|
(T) |
(Tm) |
(Ir) |
(Ur) |
| A0-5A-F |
84°C |
82 ± 2°C |
65°C |
203°C |
5A |
250 V |
| A1-5A-F |
102°C |
98±2°C |
80°C |
203°C |
5A |
250 V |
| A2-5A-F |
115°C |
112±3°C |
95°C |
203°C |
5A |
250 V |
| A3-5A-F |
125°C |
120±3°C |
105°C |
203°C |
5A |
250 V |
| A4-5A-F |
130°C |
126±2°C |
107°C |
203°C |
5A |
250 V |
| A5-5A-F |
135°C |
131 ± 3°C |
115°C |
203°C |
5A |
250 V |
| A7-5A-F |
138°C |
135 ± 2°C |
115°C |
203°C |
5A |
250 V |
| A12-5A-F |
145°C |
140±2°C |
126°C |
203°C |
5A |
250 V |
| A8-5A-F |
150°C |
145±3°C |
128°C |
203°C |
5A |
250 V |
| A16-5A-F |
160°C |
155 ± 2°C |
135°C |
203°C |
5A |
250 V |
Applicazione
• Apparecchio portatile
• Apparecchiature principali
• Climatizzazione
• Fornitori di energia
• Scaldabagno
• Altri
Benefici
• Lo standard del settore per la protezione da eccessive temperature
• Disponibile in un'ampia gamma di temperature per offrire flessibilità di progettazione nella vostra applicazione
• Disponibile in disegni montati e confezionati
Avviso importante
Gli utilizzatori devono determinare l'idoneità del fusibile termico per la loro applicazione, compreso il livello di affidabilità richiesto, e sono gli unici responsabili della funzione del prodotto di uso finale.Questi fusibili termici contengono componenti elettrici esposti e non sono destinati a resistere all'esposizione all'acqua o ad altri contaminanti ambientali che possono compromettere i componenti isolantiTale esposizione può causare isolamento.
il guasto e il riscaldamento elettrico localizzato.
Un fusibile termico può rimanere permanentemente chiuso o aperto a causa di un'esposizione a condizioni meccaniche, elettriche, termiche o ambientali eccessive o al termine della normale vita utile.Il mancato controllo dell'operazione potrebbe comportare lesioni personali o danni materialiL'utente deve incorporare funzioni di controllo del sistema supplementari per raggiungere il livello desiderato di affidabilità e sicurezza.per questo motivo sono stati incorporati dispositivi di limitazione della temperatura di riserva in numerose applicazioni.
