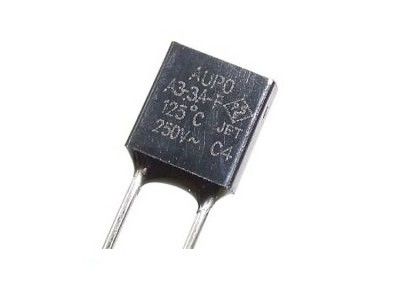

Collegamenti termici termici della custodia in plastica di TF 125℃ 250V 3A A3-3A-F di taglio del fusibile di Aupo di protezione di temperatura per gli elettrodomestici
Descrizione
Le seguenti specifiche di prodotto si applicano ai fusibili della serie di A. La serie di A consiste dei fusibili termici di taglio per la protezione a temperatura eccessiva. I fusibili termici di serie di A sono ampiamente usati in varie applicazioni quali i trasformatori, gli adattatori, le batterie secondarie, gli elettrodomestici, gli scaldabagni a gas, l'illuminazione e l'altro apparecchio di riscaldamento.
I fusibili termici di taglio di A-3A-F non stanno risistemando il unico palo ed i dispositivi normalmente chiusi ed assicurano la protezione accurata e affidabile per le applicazioni ad alta temperatura contro il surriscaldamento through interrompendo la corrente elettrica. Con il loro corpo del metallo e forti cavi questi fusibili offrono le correnti nominali sviluppate ed alte robuste quale 3 ampèri.
Caratteristiche
• Materiale di sigillamento a resina epossidica
• Piccola dimensione, 6.2mm×6.3mmx2.5mm
• Protezione contro la temperatura eccessiva nociva nelle applicazioni primarie e secondarie.
• Senza piombo, RoHS compiacente
• Progettato secondo l'IEC 60691
Dimensione (millimetri)
Informazioni di ordinazione
Modelli il NESSUN | Impiegati di funzionamento Rated. | Temperatura di fusione-fuori | Temperatura di tenuta programmata | Impiegati massimi .limit | Corrente nominale | Tensione nominale |
PN | (Tf) | (Th) | (Il TM) | (Ir) | (Ur) | |
A0-3A-F | 84℃ | 82±2℃ | 65℃ | 203℃ | 3A | 250V |
A1-3A-F | 102℃ | 98±2℃ | 80℃ | 203℃ | 3A | 250V |
A2-3A-F | 115℃ | 112±3℃ | 95℃ | 203℃ | 3A | 250V |
A3-3A-F | 125℃ | 120±3℃ | 105℃ | 203℃ | 3A | 250V |
A4-3A-F | 130℃ | 126±2℃ | 107℃ | 203℃ | 3A | 250V |
A5-3A-F | 135℃ | 131±3℃ | 115℃ | 203℃ | 3A | 250V |
A7-3A-F | 138℃ | 135±2℃ | 115℃ | 203℃ | 3A | 250V |
A12-3A-F | 145℃ | 140±2℃ | 126℃ | 203℃ | 3A | 250V |
A8-3A-F | 150℃ | 145±3℃ | 128℃ | 203℃ | 3A | 250V |
A16-3A-F | 160℃ | 155±2℃ | 135℃ | 203℃ | 3A | 250V |
Valutazioni | Indicatore | Descrizione |
Temperatura di funzionamento stimata | Tf | La temperatura a cui il fusibile termico di taglio cambia il suo stato della conducibilità ed apre il circuito con la corrente di rilevazione <10ma as="" the="" only="" load=""> |
Tenga la temperatura | Th | La temperatura massima a cui un taglio termico può essere mantenuto mentre conduce la corrente nominale per 168 ore senza indurre un cambiamento nella conducibilità ad aprire il circuito. |
Limite di temperatura massima | Il TM | Alla tensione nominale, la temperatura che il fusibile può resistere a per 10 minuti all'più alta valutazione della temperatura senza cambiamento nella conducibilità |
Corrente nominale | Ir | La corrente massima che il fusibile termico di taglio può portare e non colpire le sue caratteristiche elettriche. |
Tensione nominale | Ur | La tensione massima che il fusibile termico di taglio può portare e non colpire le sue caratteristiche elettriche. |
Condizioni di prova
1 resistenza di isolamento
A. Il cavo e le coperture per il corpo termico del fusibile nel verificare la resistenza di isolamento fra cavo e le coperture della plastica, dovrebbero essere il primo adeguamento del puntatore di limite della resistenza per la posizione delle 2 m. Ω, quindi usano le coperture termiche del corpo del fusibile del pacchetto della stagnola, quindi misurano la resistenza di isolamento fra cavo ed il foglio metallizzato. Quando indicare il valore della resistenza di isolamento è maggior di 2 m. Ω; I segnali di NG non produce, che non trovato che il campione è qualificato.
Il B. (dopo il distacco) fra i due inganna il calore che fonde due fusibili, nel verificare la resistenza di isolamento fra l'adeguamento del puntatore di limite della resistenza alla prima posizione nelle 0,2 m. Ω, quindi misura il calore che fonde la resistenza di isolamento fra i due cavi. Quando indicare il valore della resistenza di isolamento è maggior di 0,2 m. Ω; I segnali di NG non produce, che non trovato che il campione è qualificato. Il cavo e le coperture per il corpo termico del fusibile nel verificare la resistenza di isolamento fra cavo e le coperture della plastica, dovrebbero essere il primo adeguamento del puntatore di limite della resistenza per la posizione delle 2 m. Ω, quindi usano le coperture termiche del corpo del fusibile del pacchetto della stagnola, quindi misurano la resistenza di isolamento fra cavo ed il foglio metallizzato. Quando indicare il valore della resistenza di isolamento è maggior di 2 m. Ω; I segnali di NG non produce, che non trovato che il campione è qualificato.
Resistenza dielettrica 2
I fusibili del A. con le coperture sul corpo termico del fusibile fra il cavo e le coperture della plastica per indossare la prova di forza, le coperture del corpo del fusibile con il foglio metallizzato e poi fra il cavo e la tensione di prova del foglio metallizzato di 1500 v (CA), un minuto, se non vedete alcun fenomeno di ripartizione o di scarico è trovato per qualificato. Il B. (dopo il distacco) fra i due inganna la lotta termica del corpo del fusibile fra due fusibili nella prova di forza, applicante una tensione di prova di 500 v (CA) fra i due cavi, un minuto, se non vedete che tutto lo scarico o fenomeno di ripartizione è trovato per qualificato.
