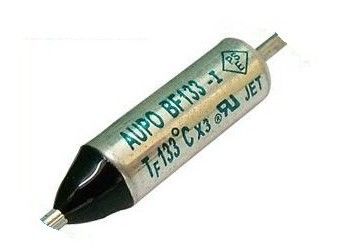

UL CUL PSE Aupo Fuse di taglio termico TF 133C 250V 10A 15A 16 Amp BF133-I
Generale
L'AUPO è uno strumento di protezione termica non resettabile, utilizzato negli elettrodomestici e negli strumenti industriali per la protezione termica.Quando la temperatura ambiente del limite termico sale a una temperatura anormaleLa sua struttura completamente sigillata assicura la stabilità e l'affidabilità, e non è influenzata dall'umidità ambientale e così via.Le sue caratteristiche principali sono:: estremamente sensibile alla temperatura ambiente; temperatura di funzionamento precisa e stabile; struttura compatta e sigillata con epossidi; affidabile, approvata da varie norme internazionali di sicurezza.
Aspetto e dimensioni ((mm)
Instruzioni strutturali
1) filo di piombo
2) Epoxide
3) Contatto stellare
4) Dischi
5) Pellet termico
6) Buste in ceramica
7) Primavera A
8) Primavera B
9) Cassa in metallo
Specifiche della serie BF-I
P/N | Classificato | Fusione | Impresa | Massimo | Classificato | Classificato |
(Tf) | (T) | (Tm) | (Ir) | (Ur) | ||
BF73-I | 73°C | 70±2°C | 58°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF77-I | 77°C | 74±2°C | 62°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF84-I | 84°C | 82 ± 2°C | 69°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF94-I | 94°C | 90±2°C | 79°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF99-I | 99°C | 95 ± 2°C | 84°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF104-I | 104°C | 101+2/-3°C | 90°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF113-I | 113°C | 110±2°C | 98°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF117-I | 117°C | 114 ± 2°C | 102°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF121-I | 121°C | 118 ± 2°C | 106°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF133-I | 133°C | 131+2/-3°C | 119°C | 215°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||

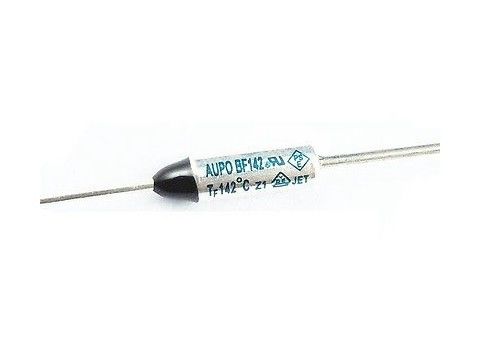

BF142-I | 142°C | 138+2/-3°C | 127°C | 215°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF157-I | 157°C | 154+2/-3°C | 142°C | 250°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF172-I | 172°C | 169+2/-3°C | 157°C | 260°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF184-I | 184°C | 181±2°C | 169°C | 260°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF192-I | 192°C | 189±2°C | 177°C | 390°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF216-I | 216°C | 212±2°C | 191°C | 380°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF229-I | 229°C | 226 ± 2°C | 201°C | 390°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF240-I | 240°C | 236±2°C | 201°C | 450°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF257-I | 257°C | 254 ± 2°C | 200°C | 450°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V |
Temperatura di funzionamento nominale.(Tf): | La temperatura alla quale un termicottaggio cambia il suo stato di conduttività in corrente di rilevamento a circuito aperto.(Con il Giappone Apparecchi elettrici e diritto dei materiali, d'altra parte, devono funzionare nell'intervallo di tolleranza di +/-7°C) |
Temperatura di spegnimento: | La temperatura di spegnimento indica il valore misurato in olio di silicio con una temperatura aumentata di 0,5-1°C al minuto e una corrente di rilevamento pari o inferiore a 100 mA. |
Temperatura di tenuta (T): | La temperatura massima alla quale un limite termico non provoca una modifica dello stato di conducibilità del circuito aperto durante 168 ore di conduzione nominale.Questa qualifica è richiesta dalle norme di sicurezza basate sulla IEC60691. |
Limite di temperatura massima ((Tm): | Temperatura massima alla quale un limite termico può essere mantenuto per 10 minuti senza chiudere nuovamente. |
Corrente nominale ((Ir): | La corrente massima ammissibile che un limite termico può trasportare. |
Voltaggio nominale ((Ur): | La tensione massima ammissibile che un limite termico può applicare. |
Attenzione:
1, non può far deformare o schiacciare il guscio durante l'installazione!
2, il prodotto non adatto alla temperatura dell'aria, si applica solo alla temperatura di contatto!
(disponibile filo di legame, filo, supporti in gomma di silicone o 704 come fissato)
3, cassa di metallo vivo, l'acqua non è adatta per il lavoro.
Non immerso il sigillante isolante nell'acqua al momento del lavoro sulla conchiglia di plastica.
4, quando il prodotto è installato, l'apparecchio deve essere installato vicino alla superficie carica.
Per evitare che il calore non sia preciso.
Pacco
Un piccolo pacchetto contiene 100pcs. Un grande pacchetto contiene 10 piccoli pacchetti. Un grande pacchetto contiene 1000pcs di cutoff termici (10×100pcs)
