Supporto verticale Scossa-sicuro scanalato H3-02 10A 250VAC del fusibile del PWB del supporto di Fingergrip del cappuccio per il fusibile cilindrico della metropolitana di vetro di 5x20mm
Perché sono i supporti del PWB importanti?
I fusibili devono essere protetti perché stessi proteggono i circuiti dalle circostanze attuali eccessive. Per esempio, se un circuito riceve un livello elevato troppo della corrente, il fusibile brucerà, rompendo il circuito. Con un supporto del PWB, il vostro fusibile è protetto e potete cambiarlo facilmente a richiesta.
Applicazioni
- Elettrodomestici
- Attrezzatura medica
Descrizione
I supporti del PWB, o i supporti del fusibile, forniscono l'hardware dell'installazione per un fusibile. Sono utilizzati nei circuiti per contenere, proteggere e montare i fusibili. Sono progettati solitamente in moda da non potere disporre il fusibile sbagliato nel supporto, con una linguetta che impedisce l'uso improprio accidentale.
Tipi di supporti del PWB
I supporti del PWB vengono in due tipi di base, aperti o completamente inclusi. I supporti aperti del PWB includono le clip del fusibile, i blocchetti del fusibile, incavo e spina-sulle varietà del cappuccio. La varietà completamente inclusa può utilizzare un trasportatore del fusibile che è inserito in un supporto o può usare altri mezzi completamente per accludere il fusibile.
Entrambe apra ed i supporti inclusi del PWB sono disponibili con una gamma di stili terminali compreso di disinnesto rapido, la lega per saldatura e le versioni ad angolo.
Parametri principali
Nome di prodotto |
Supporto del fusibile del PWB |
P/N |
H3-02 |
Ripartizione di tensione |
AC2500 1minute |
Resistenza di isolamento |
CC 500V 100MΩ |
Valori di valutazione |
10A 250VAC |
Gamma di temperature |
℃ di -20℃ -150 |
Classe di infiammabilità |
UL94V0 |
Standard |
IEC-60335-1 GB_9364.6-2001 |
Certificazione |
ISO9001, ROHS, |
Montaggio |
Supporto del PWB |
Materiale |
Colla termoindurente, ottone |
Approvazioni internazionali |
CE, CQC, UL, VDE |
Dimensione del fusibile |
fusibile di 5x20mm |
Applicazione |
È adatto ad installazione del pannello di tutti attrezzatura elettrica ed elettronica, apparecchiatura di collaudo ed attrezzatura sana. |
Dimensione (millimetri)

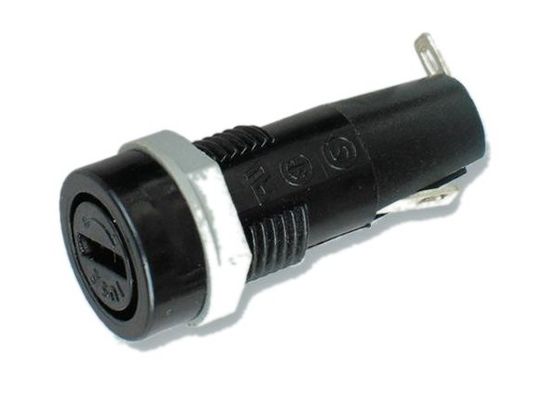

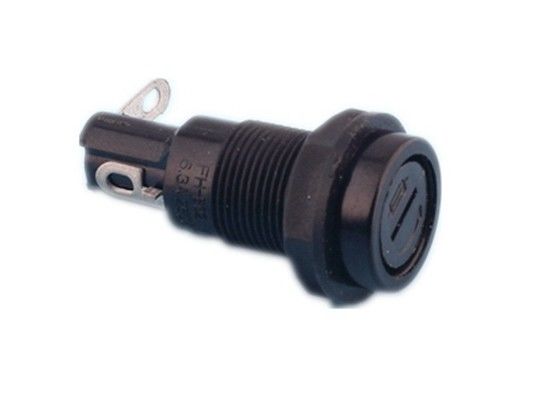

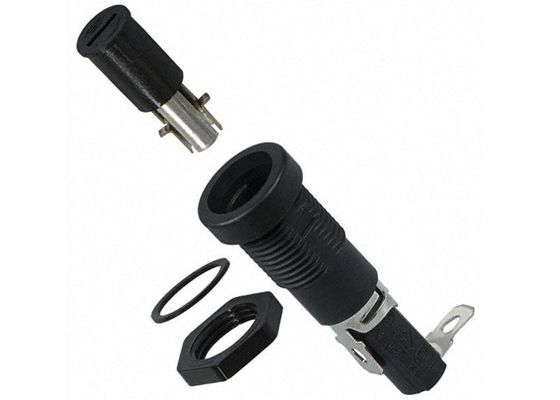

Foto reali del prodotto
Ridurre le imposte sulle curve
Caratteristiche
Il supporto del fusibile del PWB, 5x20mm fonde la dimensione, 10A la valutazione corrente, la valutazione di tensione 250V, il supporto del PWB, il contatto d'ottone nichelato, l'ente fenolico, il nero, l'attacco a baionetta, 36.5mm alti, diametro di 12mm, questo supporto del fusibile è ideale per il montaggio verticale a PCBs, corpo ed il cappuccio modellato da fenolico, cappuccio può essere rimosso dal rilascio del dito o del cacciavite, la fiamma 94V-1 dell'UL approvata.
Accetta i fusibili di 20mm x di 5
CA stimato di 10A 250V
Corpo e cappuccio modellati da fenolico
Il cappuccio può essere rimosso dal rilascio del dito o del cacciavite
Terminali d'ottone nichelati
Dimensioni 36,5 x 12mm
Fiamma 94V-1 dell'UL approvata
