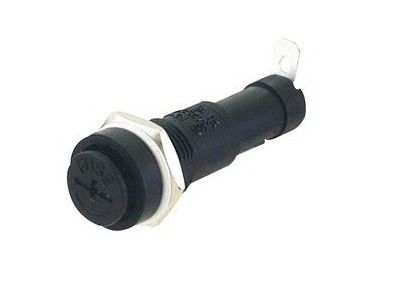

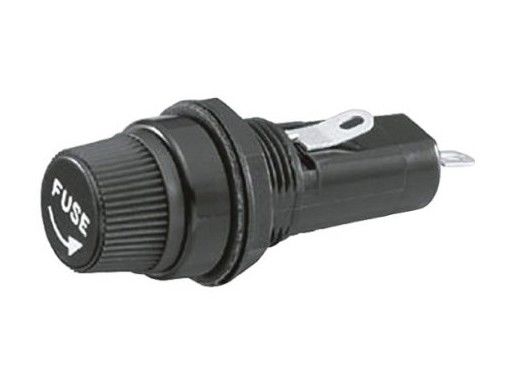

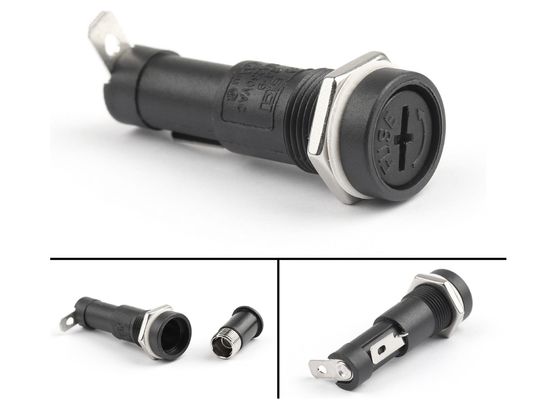

Bajonetta a bassa tensione montata su pannello orizzontale R3-9 Tipo tenitore fusibile 15A 250V Per fusibile ceramico 6x30mm Fusibile in vetro
Specificità
Dimensione del fusibile: Ø6.35x30mm / Ø6.35x31.75mm
Capacità nominale massima: 15A 250V AC
Forza dielettrica: 1500 V CA 1 minuto
Resistenza di isolamento: DC 500V 100mΩ Min.
Resistenza di contatto: 50 mΩ Max
Omologazioni: CE, CQC, UL, VDE
Dimensione (mm)
Altri parametri
| Nome del prodotto |
Detentore di fusibile per PCB |
| P/N |
R3-9 |
| Rottura della tensione |
AC2500 1 minuto |
| Resistenza dell'isolamento |
500V di corrente continua 100MΩ |
| Valori di rating |
15A 250VAC |
| Intervallo di temperatura |
-20 °C -150 °C |
| Classe di infiammabilità |
UL94V0 |
| Norme |
IEC-60335-1 GB_9364.6-2001 |
| Certificazione |
ISO9001, ROHS, |
| Montaggio |
Montaggio PCB |
| Materiale |
Colla termoreattiva, di ottone |
| Approvazioni internazionali |
CE, CQC, UL, VDE |
| Dimensione del fusibile |
Fusibili in vetro da 5*20 mm, fusibili in ceramica da 6x30 mm |
| Applicazione |
È adatto per l'installazione su pannelli di tutte le apparecchiature elettriche ed elettroniche, le apparecchiature di prova e le apparecchiature sonore. |
Sostituzione di un fusibile a tubo di vetro
Questi fusibili avranno di nuovo bisogno di un tiratore a meno che le estremità non siano molto accessibili e possano essere raggiunte con un cacciavite per estrarle.con vetro rotto sparso in tutta la scatola dei fusibili.
Prendete il fusibile al centro con il tiratore e tirate fuori l'intero fusibile, inserite il nuovo fusibile nel tiratore e spingetelo in posizione nelle pinze con lo strumento.È spesso più facile usare il tiratore di fusibile su questi piccoli fusibili che le dita
Cambiare un fusibile per cartuccia
Questo è un po 'più difficile in quanto rimuovere il vecchio fusibile non è così facile.disponibile su Amazon o eBay.
Se si ha qualche dubbio sul fatto che il fusibile sia ancora alimentato, verificare con un rilevatore di tensione o voltmetro senza contatto prima di procedere.Non provare a rimuovere un fusibile della cartuccia che è ancora alimentato.!
Se si dispone di un tiratore di fusibili, afferrare il fusibile vicino al centro con il tiratore e tirare il fusibile direttamente fuori dalle pinze che lo tengono.questi fusibili possono essere spesso rimossi curiosando con un cacciavite o utilizzando pinze, ma siate consapevoli che premere troppo forte schiaccerà il fusibile e spezzerà un fusibile a tubo di vetro.
Tenendo il fusibile di ricambio in posizione, spingete l'estremità inferiore nelle graffette.Assicurarsi di premere forte solo le estremità metalliche come il fusibile può essere rotto premendo forte nel centroSe il fusibile ha una scanalatura su una estremità, assicurarsi che non sia a testa in giù in quanto non si adatta alle pinze di molla se lo è.Il fusibile deve essere centrato il più possibile nelle pinze, senza avere un'estremità sporgente; molte pinze non accetteranno un fusibile non allineato correttamente.
