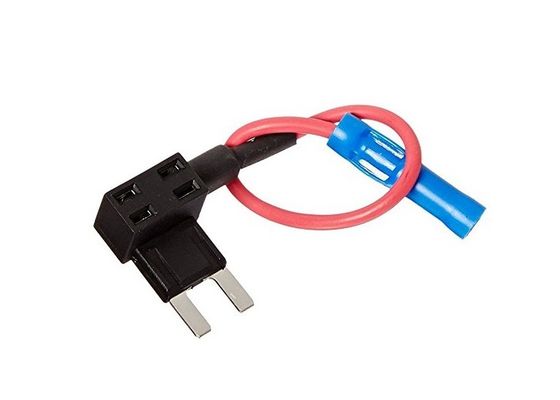

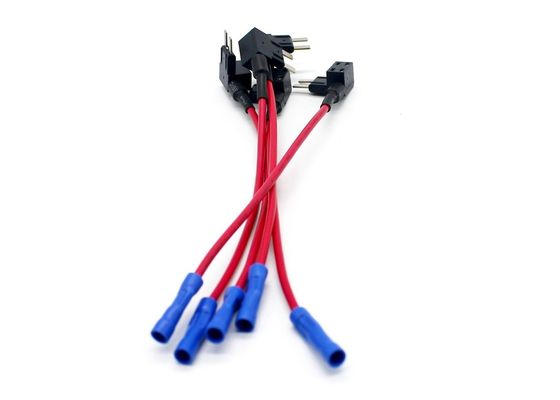

Mini ATM APM Auto Blade Fuse Holder Add-a-circuit Fuse Adapter 32V per auto giapponese camion moto SUV fai da te
Descrizione

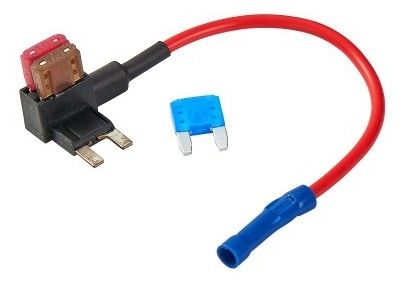

001 Porta fusibile a lama automatica Aggiungi un adattatore di fusibile a circuito, trasforma una fessura di fusibile in due interi fornendo protezione per entrambi i circuiti.Questo doppio slot Add-A-Circuit/Add-A-Line/Fuse Plug fornisce uno slot per i fusibili per il circuito OEM esistente e un secondo slot per un nuovo circuito per un dispositivo elettronico mobile/accessori
Specifiche di base
Corpo isolante: Nylon
Applicabile: per ATM APM 1A~30A
Cavo: UL 1015 # 16 AWG, lunghezza 127 mm, rosso
Applicazione: auto giapponese camion motociclo SUV fai da te, così come altri paesi,
Caratteristiche principali
| a. supporto per fusibili a lame in mini-stile a basso profilo |
| b. Protegge il circuito originale e fornisce una guida per il nuovo circuito |
| c. Trasforma uno slot di fusibile in due, fornendo protezione per entrambi i circuiti |
| d. Il profilo basso consente un'apertura extra |
| e. Non è necessario splicing o taglio del filo per installare gli accessori elettronici |
Certificazioni UL
Per motivi di sicurezza,i parametri tecnici devono essere stampati sul cavo certificato UL.16AWG strato isolante,resistenza termica fino a 105C,livello di ignibilità fino a V W-1.Abbastanza per essere utilizzato in una ricondizione comune del veicolo per il collegamento a dispositivi ad alta potenza.
Dimensione (mm)
Guida all'installazione
Come aggiungere un circuito alla tua auto
Fase 1: Materiali e attrezzi
Per questo progetto avrete bisogno solo di poche cose.
I materiali sono i seguenti:
un adattatore add-a-fuse + un fusibile adatto (Ci sono diverse dimensioni.
un filo con la sezione trasversale destra (vedi sotto)
Nastro isolante e cerniere
connesori di crimping (anello, piatto e filo a filo)
un interruttore che può gestire la corrente di cui hai bisogno o un interruttore più piccolo + un relè (interruttore magnetico)

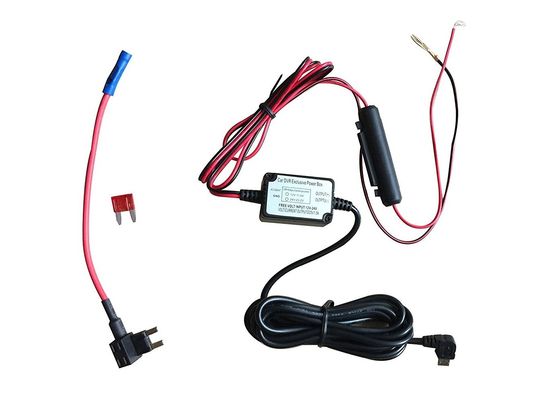

il tuo nuovo dispositivo (un caricabatterie per il telefono nel mio caso)
E avrete anche bisogno di un insieme di strumenti di base tra cui:
un multimetro
un paio di pinze e un tagliafili
utensile per il crimping
un cacciavite + diversi pezzi e dadi
utensili di plastica
una torcia
una trivella
Quando avrai raccolto tutto, vai in macchina e inizia a lavorare.
La scelta della dimensione corretta del filo è molto importante. Se i fili sono troppo sottili si surriscaldano e possono causare un incendio. Una formula semplice per determinare la dimensione necessaria è questa:
(I x L x 0,018) / U = A
Io: la corrente che scorre attraverso i vostri cavi
L: la lunghezza totale dei fili in metri (in questo caso dalla scatola dei fusibili alla messa a terra)
U: la perdita massima di tensione che si desidera avere nel cablaggio (consiglio 0,5 V)
A: la sezione trasversale destra in mm^2 (per gli americani ci sono tabelle per trovare l'equivalente AWG)
Passo 2: Misurare le fuse
La prima cosa da fare è trovare la scatola dei fusibili, che può essere sotto il cofano o all'interno del cruscotto o entrambi, molte auto moderne hanno più di una scatola dei fusibili.Il manuale del proprietario ti dirà dove si trova..
Aprilo e usa lo strumento per rimuovere i fusibili per rimuovere un fusibile alla volta.Prima misura senza la chiave collegata.
Se il pin di uno slot mostra 12V questo significa due cose:
Questo slot ha sempre energia. Si potrebbe usare un tale slot per dispositivi come un sistema di allarme o il nostro caricabatterie che dovrebbe essere in grado di caricare un telefono mentre l'auto è parcheggiata.
È l'ingresso, l'altro pin è l'uscita e dovrebbe misurare ~ 0V in più su quello nel passo successivo.
Riportate la miccia e segnate la fessura con un cartellino o un nastro adesivo.
Se hai bisogno di uno slot che sia alimentato quando la chiave è nella posizione 1 per dispositivi come una radio, cerchi uno slot che non abbia corrente quando la chiave non è inserita,ma è alimentato quando è in posizione uno. Segnala in un colore diverso se stai collegando più di un dispositivo.
Se volete che un dispositivo abbia potenza solo nella posizione chiave due, seguite una procedura simile.
Continuate a misurare finché non avete trovato la posizione giusta per la vostra applicazione.
Fase 3: Come funziona un adattatore add-a-fuse
Passo 4: Trovare un modo per i tuoi fili (specifico Corsa C)
Passo 5: Tirare i fili attraverso la tua auto (un po'specifico di Corsa)
Passo 6: Rimettere i connettori
Passaggio 7: collegare il dispositivo
Passo 8: Godetevi le funzionalità avanzate
