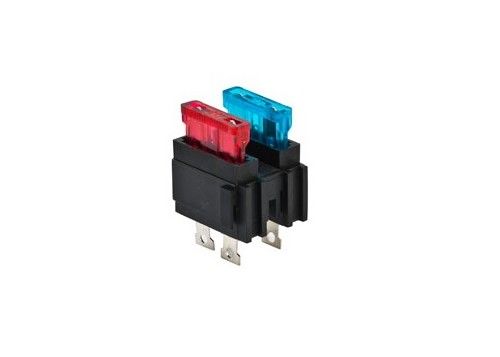

Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A

1000 pezzi
MOQ
Contact our sales pls.
prezzo
Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Portafusibili automatico medio
applicabile: o fusibile alimentabile 1A~30A
Corpo d'isolamento: Nylon con fibra di vetro
Caduta di tensione: massimo 20mV.
Corrente nominale adeguata: massimo 30A.
Termini: Tin Plated d'ottone
Evidenziare:

supporto miniatura del fusibile

,

supporto in-linea automobilistico del fusibile

Informazioni di base
Marca: AOLITTEL
Numero di modello: WGP
Termini di pagamento e spedizione
Imballaggi particolari: Alla rinfusa
Tempi di consegna: 1-2 settimana
Termini di pagamento: T / T, unione occidentale
Descrizione di prodotto



Montaggio PCB standard Quick Insert Nylon Stackable Medium ATC ATO Auto Fuse Holder Block per fusibili per auto in collegamento 1A-30A





Dimensione (mm)



Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 0 Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 1
Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 2 Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 3






Descrizione



Tenitori di fusibili preassemblati per le dimensioni di fusibili a lame mini, standard e maxi.il supporto di dimensioni minime è compatibile con i fusibili ATO 297 e ATM per lame automobilisticheIl supporto di dimensioni standard è compatibile con i fusibili ATO 257 e Bussman ATC per pale automobilistiche.i supporti sono montati verticalmente sul PCB.



Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 4





Applicazione



Fusible per 42V PowerNet con codifica per i fusibili-link TAC. Collaudabile in direzione X. Tensione nominale 58V; terminali di crimping
Fusible per fusibili di taglia ATO/FKS. Collaudabile in direzione X. Voltaggio nominale 80V; terminali di crimping.
Tenitore di fusibili per fusibili-collegamenti di taglia ATO/FKS. Contatti in stagno in grado di essere saldati con piegatura a 90°. Voltaggio nominale 80V.





Raccomando il fusibile auto blade



Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 5





Specificità



Forza di inserimento ed estrazione 1 kg. Min.
Forza dielettrica per 60 secondi AC 1500V Min
Corrente nominale adeguata 30A al massimo.
Resistenza di isolamento a 500 V di corrente continua 100M Min.
Aumento della temperatura 50 al massimo.
Materiale del corpo Nylon con fibre di vetro
Caduta di tensione 20 mV al massimo
Termini di acciaio
Tipo di scheda P.C. Snap-In WGP20, WGP29;
Tipo di terminale di inserimento rapido P.C.BOARD

# WGP21, # WGP22, # WGP23, # WGP24, # WGP25,

#WGP26, #WGP27, #WGP28, #WGS01, #WGS02;





Altri modelli



WGP20 Detentore di fusibile ATC

Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 6

Tenitore di fusibile automatico WGP21

Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 7

WGP22 Medium Blade Fuse Holder

Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 8

WGP23 Medium Auto Fuse Holder

Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 9

WGP24 Portatore di fusibile per autoveicoli

Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 10

Tenitore di fusibile per auto WGP25

Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 11

WGP26 Auto Fuse Clip

Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 12

WGP27 Blocco di fusibile automatico

Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 13

WGP28 Mini Blade Fuse Holder

Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 14

WGP29 Tenitore di fusibile per lame

Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 15







Conoscete i vostri fusibili



Blocchetto automatico del supporto del fusibile di ATO di ATC del PWB del supporto di medium accatastabile di nylon rapido standard dell'inserzione per il fusibile automobilistico alimentabile 1A-30A 16





Per selezionare il dispositivo di protezione appropriato, occorre considerare i seguenti parametri e criteri:



1Qual è la corrente di funzionamento normale del circuito?
2Qual è la tensione di funzionamento?
3Il circuito è AC o DC?
4Qual è la temperatura ambiente di esercizio?
5. Il dispositivo viene utilizzato per cortocircuito
protezione, protezione da sovraccarico o entrambe?
6Quali sono i limiti di dimensioni fisiche?
7Il fusibile deve essere "sostituibile sul campo"?
8La resettabilità e' un problema?
9Come faccio a montare il dispositivo?
10Quali sono le considerazioni di costo?




Come verrà montata la miccia?



Una delle considerazioni più attente che devono essere fatte è il montaggio del fusibile nel circuito.



1. Saldatura diretta: in questo metodo, il fusibile viene saldato direttamente nella scheda di circuito stampato (PCB).L'inconveniente di questo progetto è la mancanza di parti intercambiabili sul campo, come discusso in dettaglio nella sezione precedente, ma il costo può essere significativamente ridotto con questo metodo di montaggio.



2. Clips di fusibile: i clip di fusibile sono relativamente economici e consentono la sostituzione in campo.Le pinze di fusibile sono in genere montate su un PCB, quindi qualsiasi tentativo di sostituire il fusibile richiederà l'apertura del pezzo di attrezzatura dall'utente finaleInoltre, rimuovere un fusibile da una pinza senza scollegare la fonte di alimentazione potrebbe provocare una scossa elettrica quando si tocca il fusibile.Le pinze per fusibili sono disponibili per tutti i fusibili "tubo" e per i microfusibiliIn genere le pinze di fusibile sono limitate a 20A di corrente normale (disponibili anche in 30A).



3- Fusible montati su pannello: i fusible montati su pannello consentono un facile accesso per l'utente finale per sostituire il fusible sul campo.Il supporto del fusibile montato sul pannello è a prova di urto, il che significa che il fusibile viene rimosso in modo sicuro quando viene rimosso il tappo del supporto del fusibile, evitando la possibilità di scosse elettricheI fusibili sono in genere testati e approvati da agenzie di sicurezza come UL e CSA.



4. Blocchi di fusibile: i blocchi di fusibile sono simili a clip di fusibile, tuttavia non hanno bisogno di essere montati sul PCB.Le fusibili montate in blocchi di fusibili sono in genere accessibili solo aprendo il pezzo di attrezzatura che potrebbe portare a scosse elettriche se l'attrezzatura non è scollegata dalla fonte di alimentazioneI blocchi di fusibile sono uno dei pochi metodi per montare fusibili di grande amperaggio.I supporti per fusibili in linea sono tipicamente utilizzati come parte di un gruppo di imbracature di filo o quando non è disponibile alcuna superficie per fissare un altro tipo di montaggio dei fusibiliI supporti per fusibili in linea sono generalmente disponibili fino a 100 A in applicazioni a bassa tensione e fino a 30 A in applicazioni a tensione superiore.
