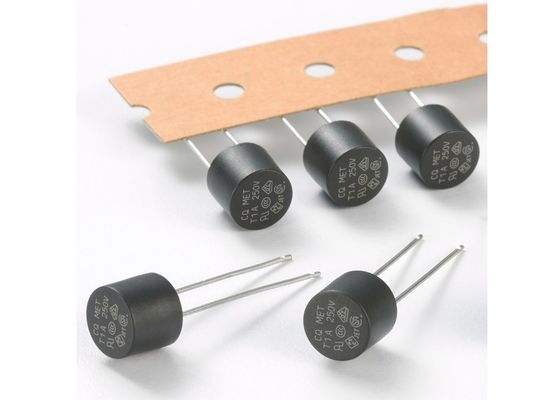

Dip Round Time Lag di piombo radiale Subminiatura Micro Fuse T3.15A 250V MET 3.15A 277V 8.35x7.7mm UL
Caratteristiche
Ø 8,35*7,7 mm Microfusibile
Piccolo volume,
Corrente nominale: MEF 50mA~6.3A ; MET 40mA~10mA ; MSF 50mA~6.3A ; MSt 40mA~10A;
FMA 50mA~10A; MAT 40mA~10A; SAF 50mA~6.3A; SAT 40mA~6.3A
Tensione nominale: 250V / 277V / 300Vac
Eccellente capacità di resistere alla corrente d'incursione
Eccellente resistenza agli urti termici e meccanici
Alta affidabilità e saldabilità stabile.
Intervallo di temperatura di funzionamento: da -55°C a +125°C
Applicazione
• Caricabatterie
• Elettronica di consumo
• Fornitori di energia
• Controllatori industriali
•TV a schermo piatto
•Monitore LCD
•Invertitore di retroilluminazione LCD
•macchine per ufficio
•Sistema audio/video
•Sistema di illuminazione
•Apparecchiature mediche
Dimensioni meccaniche
Tabella degli attributi delle specifiche del prodotto
| P/N |
Corrente nominale
(A) |
Voltaggio nominale
(V) |
resistenza al freddo |
caduta massima di tensione |
Valore I2T |
capacità di rottura |
Peso unitario ((g) |
| MET.040 |
40 mA |
250 V/277 V |
12.864 |
600 |
0.0158 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.050 |
50 mA |
250 V/277 V |
8.9 |
550 |
0.0225 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.063 |
63 mA |
250 V/277 V |
5.4053 |
480 |
0.0446 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.080 |
80 mA |
250 V/277 V |
3.687 |
400 |
0.0634 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.100 |
100 mA |
250 V/277 V |
2.4063 |
350 |
0.108 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.125 |
125 mA |
250 V/277 V |
1.6194 |
300 |
0.1223 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.160 |
160 mA |
250 V/277 V |
1.2458 |
280 |
0.17 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.200 |
200 mA |
250 V/277 V |
0.824 |
260 |
0.306 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.250 |
250 mA |
250 V/277 V |
0.63 |
240 |
0.6019 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.315 |
315 mA |
250 V/277 V |
0.38 |
220 |
0.8216 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.400 |
400 mA |
250 V/277 V |
0.27 |
200 |
1.4832 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.500 |
500 mA |
250 V/277 V |
0.195 |
190 |
2.7 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.630 |
630 mA |
250 V/277 V |
0.1322 |
180 |
3.1792 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET.800 |
800 mA |
250 V/277 V |
0.0907 |
160 |
5.76 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET 001 |
1 A |
250 V/277 V |
0.075 |
140 |
8.73 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET 002 |
2 A |
250 V/277 V |
0.0316 |
100 |
36 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET 004 |
4 A |
250 V/277 V |
0.0136 |
100 |
158.4 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET 005 |
5 A |
250 V/277 V |
0.01 |
100 |
202.5 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET 008 |
8 A |
250 V/277 V |
0.0042 |
100 |
155.52 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET 010 |
10 A |
250 V/277 V |
0.0034 |
100 |
288 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET 1.25 |
1.25 A |
250 V/277 V |
0.055 |
130 |
14.766 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET 1.60 |
1.6 A |
250 V/277 V |
0.0425 |
120 |
23.04 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET 2.50 |
2.5 A |
250 V/277 V |
0.0241 |
100 |
56.25 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET 3.15 |
3.15 A |
250 V/277 V |
0.0188 |
100 |
93.768 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
| MET 6.30 |
6.3 A |
250 V/277 V |
0.0074 |
100 |
310.77 |
Corrente nominale 35A o 10* a 250 V CA
Componente riconosciuto UL:35A o 10* corrente nominale a 277V CA |
0.49553 |
Caratteristiche elettriche
| Corrente nominale |
1.5 In |
2.1 In |
2.75 in |
4 In |
10 In |
| Un minuto. |
- Max, ti prego. |
Un minuto. |
- Max, ti prego. |
Un minuto. |
- Max, ti prego. |
Un minuto. |
- Max, ti prego. |
| 50mA~5A |
60 minuti |
2 minuti |
400 ms |
10 secondi |
150 ms |
3 secondi |
20 ms |
150 ms |
| 6.3A~10A |
60 minuti |
2 minuti |
400 ms |
10 secondi |
150 ms |
3 secondi |
20 ms |
150 ms |
Approvazione
| VDE |
50mA ~ 6,3A |
| VTT |
8A / 10A |
| UL riconosciuto |
50mA~6.3A ((250V/277V) |
| Accettazione della CSA |
50mA ~ 6,3A |
| PSE |
1A ~ 10A ((250V/277V) |
| CCC |
50mA ~ 6,3A |
| KTL |
50mA ~ 6,3A |
Rating di interruzione
35 ampere o 10 volte la corrente nominale; la maggiore delle due quantità a 250 V CA.
5 ampere o 10 volte la corrente nominale; la maggiore delle due quantità a 277 V CA. (facoltativo)
Specifica ambientale
Temperatura di funzionamento da -55°C a +125°C
Vibrazione MIL-STD-202G, metodo 201 ((10-55 Hz x 3 assi/senza carico)
Spruzzo di sale MIL-STD-202G, metodo 101, condizione di prova B (48 ore)
Resistenza all'isolamento MIL-STD-202G, metodo 302, condizione di prova A (dopo apertura) minimo 10.000 ohm
Resistenza al calore della saldatura MIL-STD-202G, metodo 210, condizione di prova B (10 secondi, a 260°C)
Lo shock termico: MIL-STD-202G, metodo 107, condizione di prova B (da -65°C a +125°C)
Specificità fisica
Materiale base e tappo: termoplastico nero, UL 94-V0
Pini rotondi: di rame, di stagno
Imballaggio
1- in vrazza: 1000 pezzi per scatola.
2Su Tap: un pacchetto di munizioni, 1000 pezzi di scatola.
Introduzione della serie
