Caratteristiche

Specificazioni

Tipo di prodotto: Fusibile Subminiature 8.4mm 250V del ritardo

Colore: Nero (Brown può essere disponibile a richiesta)

Tensione nominale: 250 VAC

Corrente nominale: 50mA-10A

Capacità di rottura: 100A

Caratteristica: Intervallo T

Montaggio: PWB, THT

Impiegati ammissibili dell'aria ambientale.: -55 °C a °C 125

Categoria climatica: 40/085/21 di CRNA. all'IEC 60068-1

Materiale di alloggiamento: Termoplastico, UL 94V-0

Materiale terminale: Rame bianco

Peso unitario: 0,78 grammi

Condizioni di conservazione: 0 °C 40 a °C, destra di massimo 70%.

Metodi di saldatura: onda

Solderability: un CRNA di 235 °C/2 sec. all'IEC 60068-2-20, tum della prova

Resistenza a calore di saldatura: un CRNA di 260 °C/10 sec. all'IEC 60068-2-20, TB della prova

Resistenza alle vibrazioni: CRNA. all'IEC 60068-2-6, prova Fc

Prova di vita: 1000h @ 0,60 x @ in 70°C (CRNA. a EIA/IS-722, prova 4.4.1)

Prova di umidità del carico: MIL-STD-202, metodo 103B 0,1 x in @ 0,85 destre @ 85°C

Prova di resistenza all'umidità: MIL-STD-202, metodo 106E (50 cicli. in una camera temporanea di /mister)

Forza terminale: Carico di tensione minuto 9 N (CRNA. a EIA/IS-722, prova 4.5.5)

Resistenza di caso: CRNA. a EIA/IS-722, prova 4,7 >100 MΩ (fra Leeds ed il corpo)

Scossa meccanica: MIL-STD-202, metodo 213B (scossa 50g, semionda sinusoidale, spettrografia di massa 11)

Resistenza ai solventi: MIL-STD-202, metodo 215A

Infiammabilità: UL 94V-0 (CRNA. a EIA/IS-722, prova 4,12)

Capacità di carico corrente: CRNA. a EIA/IS-722, prova 4.3.3

Evidenziare:

mini valvola a cartuccia

Mini fusibile automatico

Informazioni di base

Luogo di origine: DONGGUAN, CINA

Marca: Aolittel

Certificazione: UL,CUL,VDE,CQC,PSE,KC,ROHS

Numero di modello: MTS

Termini di pagamento e spedizione

Imballaggi particolari: Massa; nastro 16.5kg/Carton di /Carton 40*26*25cm della scatola della borsa 1000pcs/Bag 5/scatola 4:

Tempi di consegna: 7 giorni feriali

Termini di pagamento: T/T, Western Union, Moneygram, Paypal

Capacità di alimentazione: 7.000.000 pezzi alla settimana

Galleria

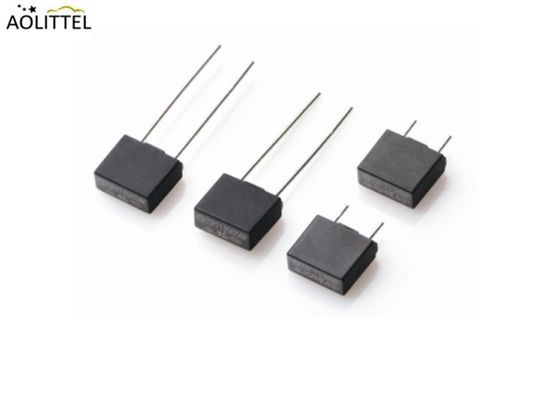

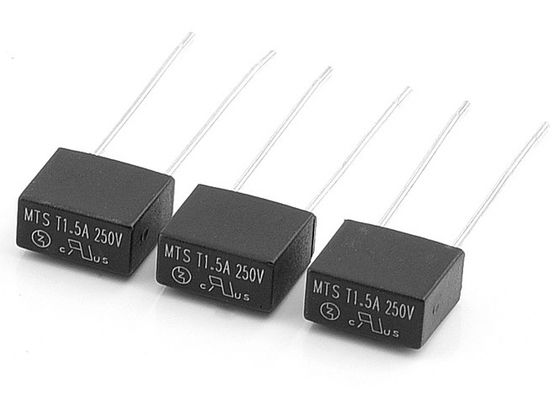

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali

Descrizione di prodotto

Eaton Cooper Bussmann SR-5 Substituto Time Lag Subminiature Fuse 8.4mm 250V Con Certificati Globali

Descrizione

I microfusibili MTS subminiature sono dotati di fori a piombo radiale e a ritardo di tempo, sono accettati a livello internazionale per la protezione da sovraccarico primario e secondario, poiché sono progettati secondo la norma IEC 60127-3.foglio 4 e può essere montato su PCB o collegato direttamente al supporto BK/PCSLa tecnologia SMT è diventata matura e la tendenza sarebbe stata la produzione SMT e il prodotto sarebbe stato sempre più piccolo.Ao littel MTS subminiatura fusibile è compatibile con piombo e senza piombo reflow e saldatura ondulataRecentemente, abbiamo anche sviluppato un nuovo prodotto di dimensioni più piccole e tipo ad alta tensione-300V/350V, contattateci per ulteriori informazioni.

- Non è un problema. Scarica________

Ai piccoli membri della famiglia Subminiature Fuse
Ai piccoli membri della famiglia Subminiature Fuse
- No, no, no, no.	Voltaggio	Sopratto	Serie	Commento
1	250 V	Tempo di ritardo	MTS
2	250 V	Fatto-agire	Fondi strutturali
3	300 V	Tempo di ritardo	NTS
4	300 V	Fatto-agire	NFS
5	350 V	Fatto-agire	FMS
6	350 V	Tempo di ritardo	TMS
7	250 V/300 V	Tempo di ritardo	MTC	Dimensioni minime

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali 1

Visualizzazione dell'Agenzia

Agenzia	Intervallo di ampere	Numero del fascicolo dell'Agenzia
UR	50mA ~ 6,3A	E340427 ((JDYX2)
C-UR	50mA ~ 6,3A	E340427 ((JDYX8)
VDE	50mA ~ 6,3A	40039420
CQC	50mA ~ 6,3A	CQC16012154495
PSE	50mA ~ 6,3A	PSE16021073
KC	50mA ~ 6,3A	SU05052-16004/16005/16006

Vantaggi

• Soldabilità: metodo EIA-186-9E 9
• Vibrazione ad alta frequenza: MIL-STD-202F, metodo 201A
• Temperatura di funzionamento: da -55°C a +125°C
• Resistenza al calore di saldatura: 260°C, 10 secondi max (IEC 60068-2-20)

• Riduzione dei fabbisogni di spazio per PCB
• Versioni vendute direttamente o plug-in
• riconosciuti a livello internazionale
• Bassa resistenza interna
• Casco antiurto
• resistente alle vibrazioni
• Disponibile da 0,050A a 10A

• La produzione completamente automatica mediante macchine può mantenere la competitività

Caratteristiche elettriche

● Approvato

○ In attesa

Parte n.	Ampere Classificazione	Voltaggio Classificazione	tensione massima Scendiamo. (mv)	Io...²Fusione Integrale ((A)².S)	Agenzia Approvazioni
Parte n.	Ampere Classificazione	Voltaggio Classificazione	tensione massima Scendiamo. (mv)	Io...²Fusione Integrale ((A)².S)	UL	VDE	CQC	PSE	KC
MTS0050A	50 mA	250 V	555	0.02	●	○	○	○	○
MTS0100A	100 mA	250 V	355	0.11	●	○	○	○	○
MTS0125A	125 mA	250 V	323	0.12	●	○	○	○	○
MTS0160A	160 mA	250 V	296	0.17	●	○	○	○	○
MTS0200A	200 mA	250 V	272	0.21	●	○	○	○	○
MTS0250A	250 mA	250 V	251	0.41	●	○	○	○	○
MTS0315A	315mA	250 V	237	0.63	●	○	○	○	○
MTS0400A	400 mA	250 V	211	1.22	●	○	○	○	○
MTS0500A	500 mA	250 V	202	2.34	●	●	●	●	●
MTS0630A	630 mA	250 V	191	2.88	●	○	○	○	○
MTS0800A	800 mA	250 V	172	3.92	●	○	○	○	○
MTS1100A	1A	250 V	200	5.77	●	●	●	●	●
MTS1125A	1.25A	250 V	200	8.34	●	○	○	○	○
MTS1160A	1.6A	250 V	190	13.60	●	●	●	●	●
MTS1200A	2A	250 V	170	25.90	●	●	●	●	●
MTS1250A	2.5A	250 V	170	42	●	●	●	●	●
MTS1300A	3A	250 V	165	45	●	○	○	○	○
MTS1315A	3.15A	250 V	150	64	●	●	●	●	●
MTS1400A	4A	250 V	130	92	●	○	○	○	○
MTS1500A	5A	250 V	130	140	●	●	●	●	●
MTS1630A	6.3A	250 V	130	208	●	●	●	●	●
MTS1800A	8A	250 V	100	265	○	○	○	○	○
MTS2100A	10A	250 V	100	295	○	○	○	○	○

Caratteristiche della fusione

Percentuale di ampere nominali(In)	Il tempo di soffiare
150%* In	60 min Minimo
210%* In	2 minuti al massimo
275%* In	400 ms~10 s
400%* In	150 ms~3 s
1000%* In	20 ms~150 ms

Dimensione in mm

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali 2

Imballaggio

a.I seguenti elementi indicati sull'etichetta:

Numero della parte, valori nominali (tensione, corrente), tipo di interruzione e marchio di sicurezza.

b. Quantità di imballaggio

Imballaggio a sfuso:

1000 pezzi per sacchetto poliesterificato;

5 sacchetti poliesterici per scatola interna ((L240±2 * W170±2 * H110±2);

4 scatole interne per scatola esterna ((L240±2 * W170±2 * H110±2)

Peso: 16,5 kg/carta

Imballaggio a nastro:

1000 pezzi per scatola interna ((L328±2 * W197±2 * H40±2)

10 scatole interne per scatola esterna ((L580±5 * W360±5 * H230±5)

Peso: 9,5 kg/cartuccia

Prova affidabile

Materiale	Base/Capo: termoplastico marrone Poliammide PA 6.6, UL 94 V-0 Pini rotondi: di rame, di stagno
Forza di trazione del piombo	10 N (IEC 60068-2-21)
Soldibilità	260 °C, ≤ 3 s. (onda) 350 °C, ≤ 1 s. (saldatura)
Calore di saldatura Resistenza	260oC, 10 secondi (IEC 60068-2-20) 350 gradi, 3 secondi.
Temperatura di funzionamento	-40°C a +85°C (Considerare di ri-valutare)
Categoria climatica	-40°C/+85°C/21 giorni IEC 60068-1,-2-1,-2-2,-2-78)
Condizioni delle scorte	Da +10°C a +60°C RH ≤ 75% media annua, senza rugiada, valore massimo per 30 giorni-95%
Vibrazione Resistenza	24 cicli a 15 minuti ciascuno (IEC 60068-2-6) 10 - 60 Hz ad ampiezza di 0,75 mm 60 - 2000 Hz ad accelerazione di 10 G ̊s

Il piccolo tour della fabbrica dei fusibili

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali 3

Macchine per la produzione di elementi di fusibile

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali 4

Macchine per assemblare fusibili

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali 5

Macchine per fusibili SMD

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali 6

Macchine per elementi di fusibile in miniatura

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali 7

Macchine per il rilevamento di nastri per microfusibili

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali 8

Ispezione IQC

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali 9

Prova di sovratensione

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali 10

Seminario

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali 11

Fusibile Subminiature 8.4mm 250V del ritardo sostitutivo di Bussmann SR-5 del bottaio di Eaton con i certificati globali 12
